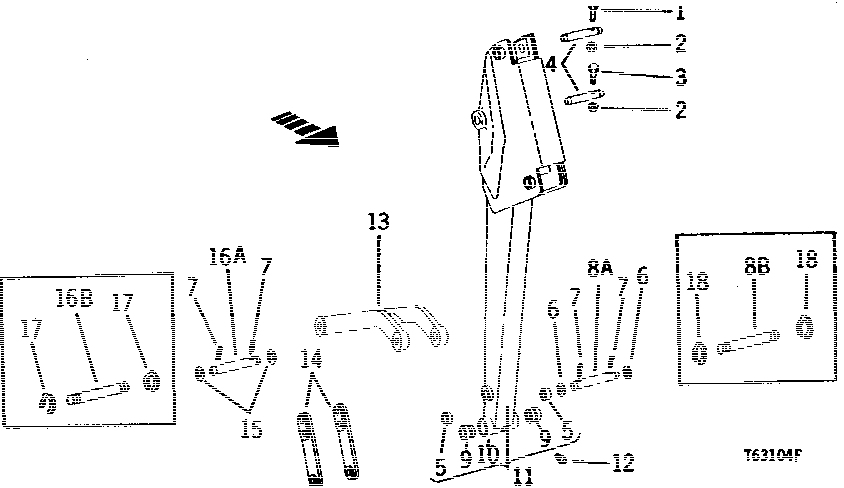

DIPPERSTICK (9305 BACKHOE) [03B06]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1781	1	CAP SCREW	1/2" X 3-1/2"
2	BP12214	2	Lock Nut	-
3	19H1781	1	CAP SCREW	1/2" X 3-1/2"
4	U15822	2	PIN	(ONE WITH BUCKET CYLINDER AND ONE WITH CROWD CYLINDER)
5	U11121	2	BUSHING	(SUB FOR T34413)
6	U11649	2	WASHER	-
6	U11649	2	WASHER	-
7	11H221	4	COTTER PIN	3/8" X 2-1/2"
7	11H221	4	COTTER PIN	3/8" X 2-1/2"
9	T34301	2	BUSHING	-
10	T41314	1	PIVOT	-
11	AT43194	1	DIPPERSTICK	-
12	JD7759	1	Lubrication Fitting	-
13	T39046	1	LINK	-
14	T34427	2	LINK	(FOR 457.2 MM (18"), 609.6 MM (24"), 762.0 MM (30"), 914.4 MM (36") BUCKET)
14	T37187	2	LINK	(FOR 304.8 MM (12") AND 406.4 MM (16")BUCKET)
15	U11650	2	WASHER	-
15	U11650	2	WASHER	-
17	T59445	2	SNAP RING	-
18	T59452	2	SNAP RING	-
8A	T34425	1	PIN	-
8A	T34425	1	PIN	-
8B	T59448	1	PIN FASTENER	(SUB T34425, (2) U11649 AND (2) 11H221)
16A	T34428	1	PIN FASTENER	-
16A	T34428	1	PIN FASTENER	-
16B	T59449	1	PIN FASTENER	(SUB T34428, (2) U11650 AND (2) 11H221)
