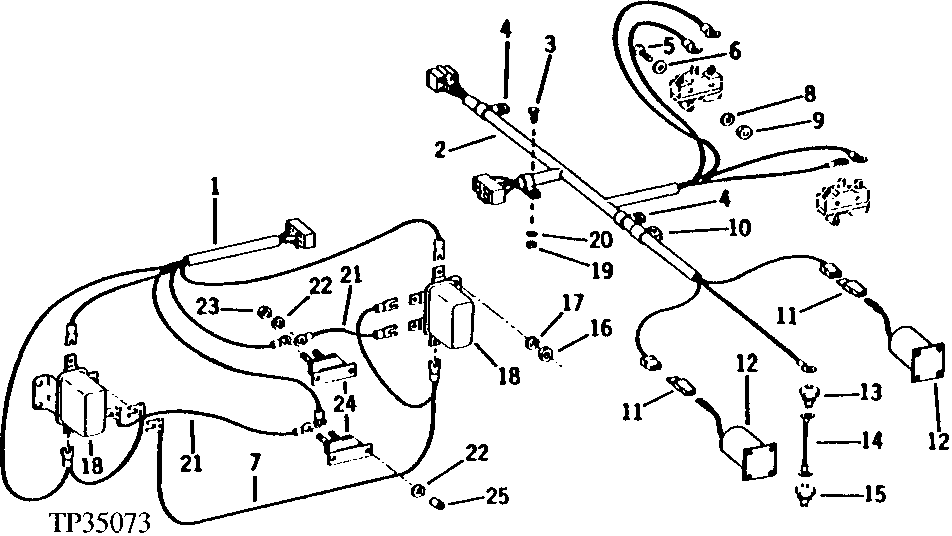

BOOM RAISE AND RETURN-TO-DIG WIRING SYSTEM (SERIAL NO. -243965) [02H04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT39966	1	WIRING HARNESS	-
2	AT39965	1	WIRING HARNESS	-
3	19H2284	1	Cap Screw	3/8" X 7/8"
4	T13814	3	Clamp	-
5	21H1348	4	Screw	0.138" X 1-1/8"
6	24H1281	4	Washer	5/32" X 3/8" X 0.049"
7	-	1	Part 7	( T41375 USE IF AVAILABLE)
8	12H353	4	Lock Washer	0.138"
9	14H1026	4	Nut	0.138"
10	T74410	1	Clamp	(SUB FOR T14264, THIS APPLICATION)
11	T28585	2	Electrical Connector Assy	-
12	AT41715	1	SOLENOID	-
13	AT39267	1	PLUG	-
14	AT39268	1	WIRING LEAD	-
15	AR40795	1	TOUCH SWITCH	-
16	14H786	2	Nut	1/4"
16	14H860	2	Nut	1/4"
17	12H302	4	Lock Washer	1/4"
18	AR91530	2	KIT	(SUB FOR AT11084)
19	14H812	1	NUT	3/8"
20	12H293	1	Lock Washer	7/16"
21	-	2	Part 22	( T41153 USE IF AVAILABLE)
22	12H246	6	LOCK WASHER	0.190"
23	14H631	4	Nut	0.190"
24	AT41395	2	CIRCUIT BREAKER	-
25	-	4	Part 26	( T44549 USE IF AVAILABLE)

BOOM RAISE AND RETURN-TO-DIG WIRING SYSTEM (SERIAL NO. -243965) [02H04]
