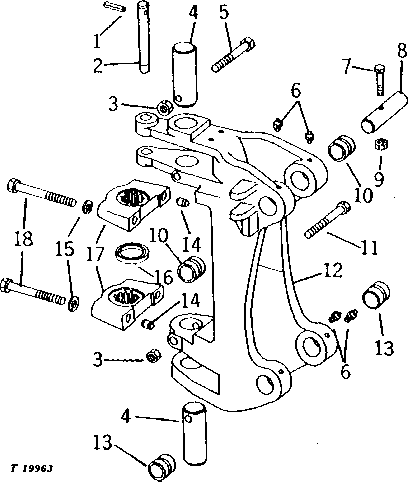

BOOM PIVOT (9305 BACKHOE) [03B04]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	A3581R	1	Spring Locking Pin	(SUB FOR 34H321)
2	T68041	1	PIN FASTENER	(SUB FOR U41722)
3	U14555	2	Lock Nut	5/8"
4	U41088	2	PIN FASTENER	-
5	19H3340	1	Cap Screw	5/8" X 5-1/2"
6	JD7797	4	Lubrication Fitting	1/4"
7	19H3544	1	Cap Screw	1/2" X 4-1/2"
8	U16051	1	PIN	-
9	BP12214	1	Lock Nut	1/2"
10	U16070	2	BUSHING	(A)
11	19H3306	1	CAP SCREW	HS, SAE 8, 5/8" X 6-1/4"
12	AU40588	1	FRAME	INCLUDES ALL PARTS IDENTIFIED BY (A):
13	T126936	2	BUSHING	(A) (SUB FOR T47070)
14	U41502	2	BUSHING	-
15	12H236	4	Lock Washer	3/4"
16	U41099	1	SPACER	-
17	U40833	2	COUPLING	-
18	19H3210	4	Cap Screw	3/4" X 5-1/4", (SUB FOR 19H1892)
