BATTERY AND TOOL BOX TANK [02D22]

BATTERY AND TOOL BOX TANK [02D22]

BATTERY AND TOOL BOX TANK [02D22]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

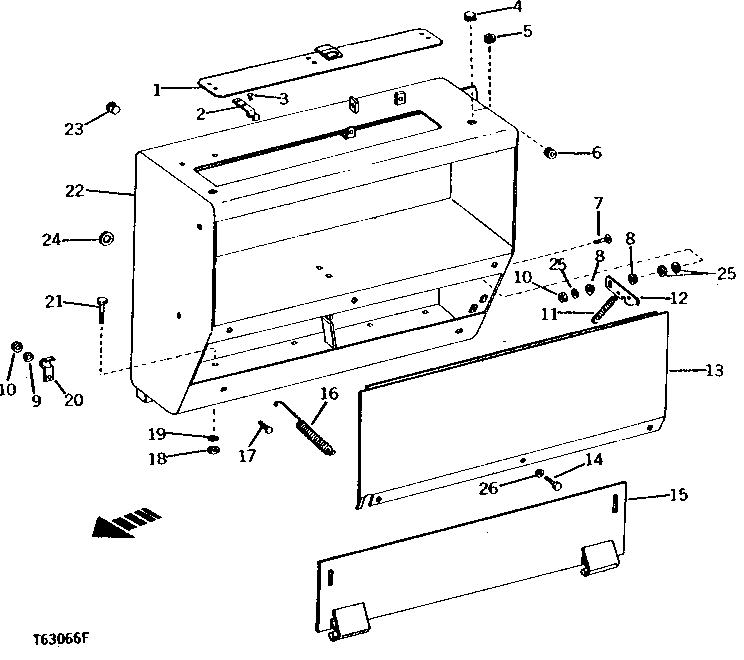

BATTERY AND TOOL BOX TANK [02D22]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT25412	1	COVER	-
2	T10379	3	CLAMP	(NO LONGER AVAILABLE)
3	-	6	Part 3	( 16H180 NO LONGER AVAILABLE)
4	-	1	Part 4	(WITHOUT LIGHTS ON CAB OR CANOPY) (SUB FOR H34597) (NO LONGER AVAILABLE)
5	R26941	1	Grommet	(WITH LIGHTS ON CAB OR CANOPY)
6	H145221	1	Grommet	(SUB FOR L1880N)
7	03H1557	2	Bolt	3/8" X 1-1/4"
8	T27383	4	WASHER	-
9	12H304	4	Lock Washer	3/8"
10	14H812	4	NUT	3/8"
11	T15740	2	SPRING	-
12	T27382	2	LATCH	-
13	AT25413	1	COVER	-
14	19H2284	3	Cap Screw	3/8" X 7/8"
15	AT25414	1	DOOR	-
16	T15123	1	SPRING	-
17	03H1500	2	Bolt	3/8" X 1"
18	14H1040	4	Nut	1/2", (SUB FOR 14H809)
19	24H1625	4	Washer	17/32" X 1" X 0.120"
20	T27381	2	CLAMP	-
21	19H2735	4	Cap Screw	1/2" X 2"
22	AT39379	1	BATTERY BOX	-
23	-	5	Part 23	(WITH CAB) ( T30017 USE IF AVAILABLE)
24	24H1204	1	WASHER	9/16" X 1-15/32" X 0.075"
24	24H1654	1	Washer	9/16" X 1-15/32" X 0.105"
24	-	1	Part 26	( 24H1851 NO LONGER AVAILABLE)
25	24H1309	6	Washer	13/32" X 1-1/16" X 0.120"
26	24H1305	3	Washer	13/32" X 13/16" X 0.065"
