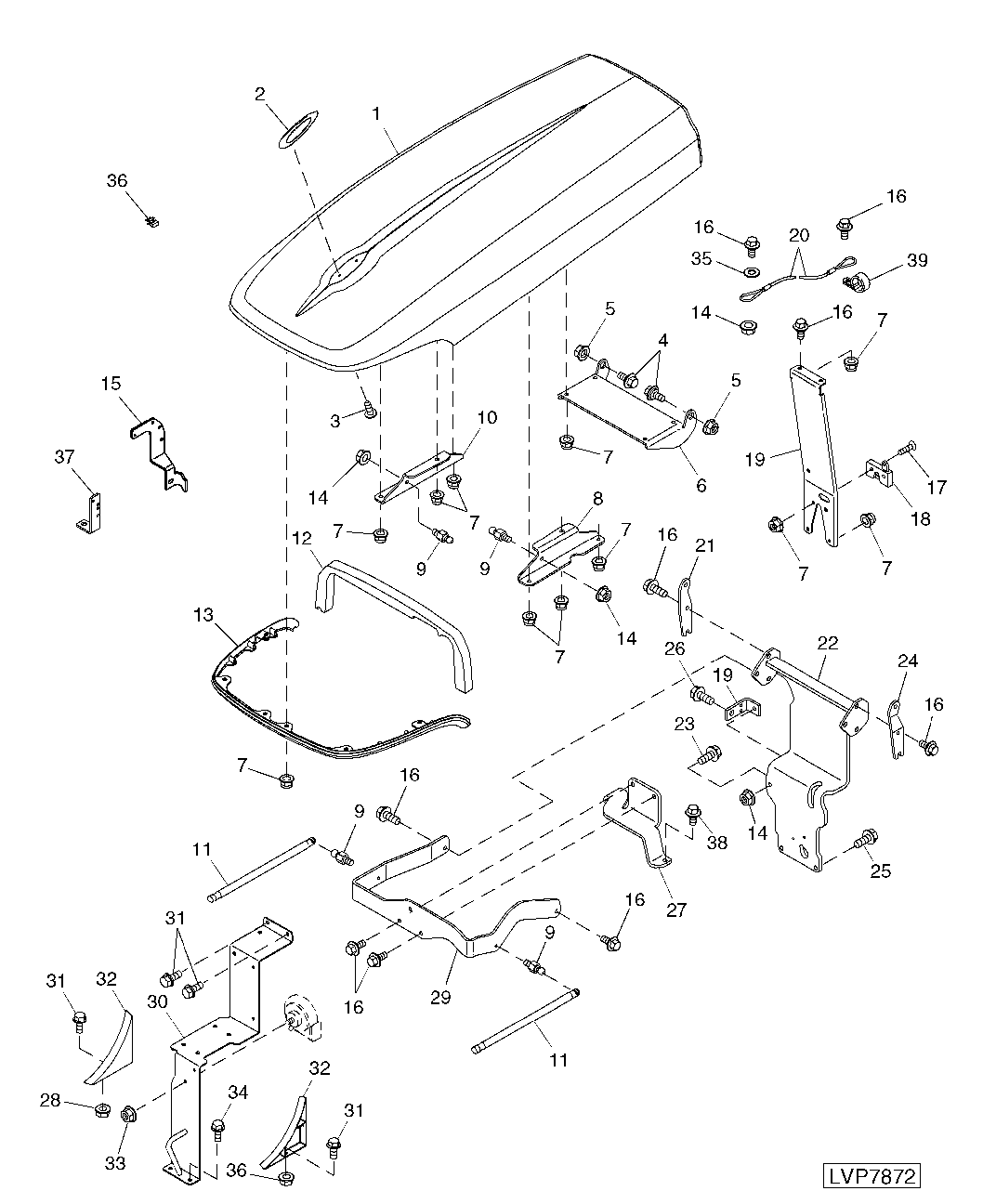

HOOD AND MOUNTING PARTS (CAB)

HOOD AND MOUNTING PARTS (CAB)

HOOD AND MOUNTING PARTS (CAB)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HOOD AND MOUNTING PARTS (CAB)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R252673	1	Hood	(SUB FOR R188982)
2	R169906	1	Device	-
3	37M7181	2	Screw	-
4	R124180	2	Bolt	-
5	14M7296	2	Flange Nut	M10
6	R210921	1	Hinge	-
7	14M7396	22	Lock Nut	M8
8	R198912	1	Bracket	LH
9	L78979	4	Ball Stud	-
10	R224036	1	Bracket	RH
11	RE218643	2	Gas Operated Cylinder	-
12	R197110	1	Seal	-
13	R204684	1	Flange	-
14	14M7298	5	Flange Nut	M8
15	R242834	1	Bracket	-
16	19M7866	15	Screw	M8 X 20, HS=10.9
17	19M7798	2	Screw	M8 X 40, HS=10.9
18	RE206779	1	Latch	-
19	R198913	1	Bracket	-
20	SJ293993	1	Cable	(SUB FOR RE228162)
21	R198297	1	Plate	RH
22	RE210583	1	Support	-
23	19M7867	3	Screw	M8 X 25, HS=10.9
24	R215564	1	Plate	LH
25	19M7775	2	Screw	M6 X 16, HS=10.9
26	19M7784	2	Screw	M10 X 20, HS=10.9
27	RE215562	1	Bracket	-
28	14M7397	4	Lock Nut	M6
29	R198120	1	Support	-
30	RE239983	1	Bracket	-
31	19M7774	6	Screw	M6 X 12, HS=10.9
32	R220363	2	Panel	-
33	14M7303	1	Flange Nut	M6
34	19M7864	2	Screw	M8 X 12, HS=10.9
35	24H1314	1	Washer	13/32" X 1-3/4" X 7/64"
36	R227001	6	Clip	-
37	R236928	1	Bracket	-
38	19M7784	2	Screw	M10 X 20, HS=10.9
39	H75541	1	Clamp	-
