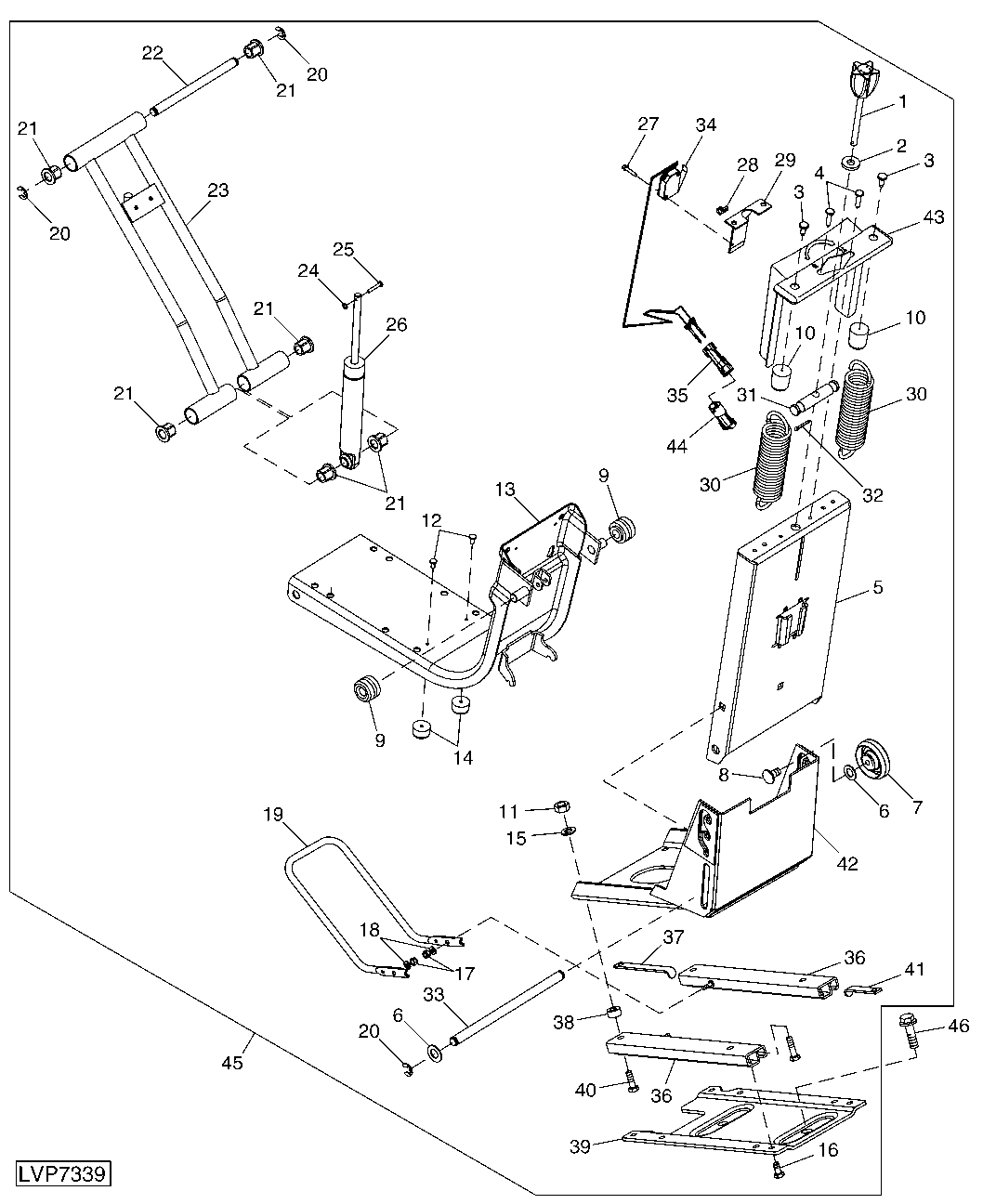

SEAT SUSPENSION / SEAT SWITCH (STRADDLE MOUNT)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R224690	1	Knob	-
2	24M7213	1	Washer	10.500 X 25 X 4 mm
3	37M7109	2	Screw	-
4	37M7148	2	Screw	-
5	R141518	1	Support	-
6	24H1341	4	Washer	17/32" X 15/16" X 0.060"
7	RE232930	2	Knob	-
8	03M7190	2	Bolt	M10 X 20, (SQUARE NECK)
9	R140850	2	Cylindrical Roller Bearing	-
10	R140806	2	Bumper	-
11	14M7273	4	Nut	M8
12	16M7101	2	Rivet	5 mm
13	RE224679	1	Support	-
14	R140817	2	Bumper	-
15	24M3739	6	Washer	8 X 15 X 2 mm
16	19M7139	4	Cap Screw	M8 X 20
17	14M7165	2	Lock Nut	M6
18	24M7105	2	Washer	6 X 12 X 1.600 mm
19	R232926	1	Lever	-
20	40M7030	4	Snap Ring	-
21	R224683	6	Bushing	-
22	R224681	1	Pin Fastener	-
23	RE227772	1	Arm	-
24	R225013	1	Push Nut	-
25	R224676	1	Pin Fastener	-
26	R224685	1	Torsional Damper	-
27	37M7023	2	Screw	-
28	R194510	1	Clip	-
29	RE179247	1	Bracket	-
30	R224682	2	Spring	-
31	R224688	1	Pin Fastener	-
32	11M7059	1	Cotter Pin	3.200 X 20 mm
33	R224689	1	Pin Fastener	-
34	RE220852	1	Switch	-
35	57M7365	1	Elec. Connector Housing	-
36	RE233279	1	Seat Kit	-
37	R233369	1	Angle	-
38	R236536	4	Spacer	-
39	R232925	1	Base	-
40	19M7513	4	Cap Screw	M8 X 30, HS=10.9
41	R233370	1	Angle	-
42	RE232929	1	Base	-
43	R140805	1	Cover	-
44	57M7289	1	Elec.Connect Locking Device	-
45	RE197834	1	Seat	(INCL SEAT CUSHIONS AND SAFETY BELT)
46	19M7787	2	Screw	M12 X 20, HS=10.9

SEAT SUSPENSION / SEAT SWITCH (STRADDLE MOUNT)
