Steering Hydraulic Lines (2WD) (Straddle Mount)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE72544	1	Oil Line	-
2	RE72546	1	Oil Line	-
3	T77857	8	O-Ring	-
4	38H5003	4	Adapter Fitting	-
5	51M7043	4	O-Ring	15.300 X 2.200 mm
6	RE72526	1	Oil Line	LH
7	RE72525	1	Oil Line	RH
8	R139006	2	Clamp	-
9	19M7862	2	Screw	M6 X 20, (HS=10.9)
10	14M7303	2	Flange Nut	M6
11	R138994	1	Bracket	-
12	19M7866	2	Screw	M8 X 20, (HS=10.9)
13	14M7298	2	Flange Nut	M8
14	R139001	1	Bracket	-
14	14M7296	1	Flange Nut	M10, (TO OIL PAN STUD)
15	RE58597	1	Elbow Fitting	-
16	51M7043	1	O-Ring	15.300 X 2.200 mm
17	RE199324	1	Hydraulic Hose	(SYNCSHUTTLE™ TRANSMISSION - 5420: SN 443960- , 5520: SN 453301-) LH
18	RE199327	1	Hydraulic Hose	(SYNCSHUTTLE™ TRANSMISSION - 5420: SN 443960- , 5520: SN 453301-) RH
19	38H5076	1	Adapter Fitting	-
20	51M7045	1	O-Ring	19.300 X 2.200 mm

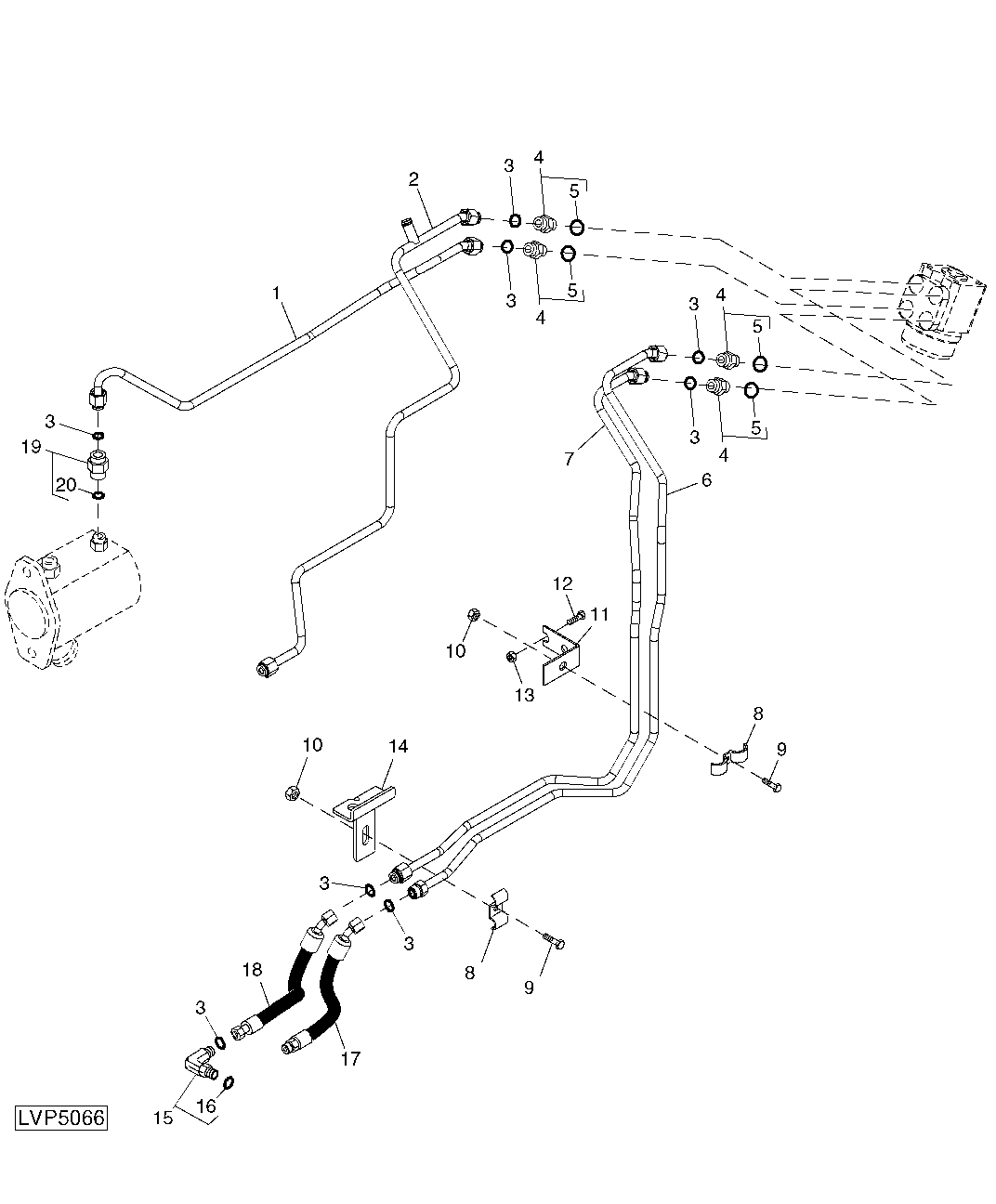

Steering Hydraulic Lines (2WD) (Straddle Mount)
