HYDRAULIC LINES MID SCV (ISOLATED OPEN OPERATOR STATION)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7979	2	Screw	M8 X 55, (HS=10.9)
2	H121168	4	Plate	-
3	H120847	4	Clamp	-
4	14M7396	2	Lock Nut	M8
5	RE73381	1	Oil Line	-
6	T77932	3	O-Ring	-
7	51M7045	7	O-Ring	19.300 X 2.200 mm
8	38H5018	1	Elbow Fitting	-
9	R249808	1	Bracket	(SUB FOR R180431)
10	19M7775	4	Screw	M6 X 16, (HS=10.9)
11	19M7786	4	Screw	M10 X 30, (HS=10.9)
12	R193049	1	Bracket	-
13	19M7784	1	Screw	M10 X 20, (HS=10.9)
14	R140792	1	Bracket	-
15	RE73283	1	Check Valve	-
16	38H5004	1	Adapter Fitting	-
17	RE73382	1	Oil Line	-
18	RE179201	1	Selective Control Valve	-
19	U45858	4	Back-Up Ring	-
20	P47889	4	O-Ring	-
21	RE186599	4	Seal	-
22	-	1	Part 22	BLUE, NSEP (ORDER AW28043)
23	W42417	1	Plug	BLACK
24	-	1	Part 24	RED, NSEP (ORDER AW28043)
25	-	1	Part 25	YELLOW, NSEP (ORDER AW28043)
26	AW28043	1	Plug	-
27A	RE73041	4	Quick Coupler	(SUB RE219421)
27B	RE219421	4	Hyd. Quick-Connect Coupler	-

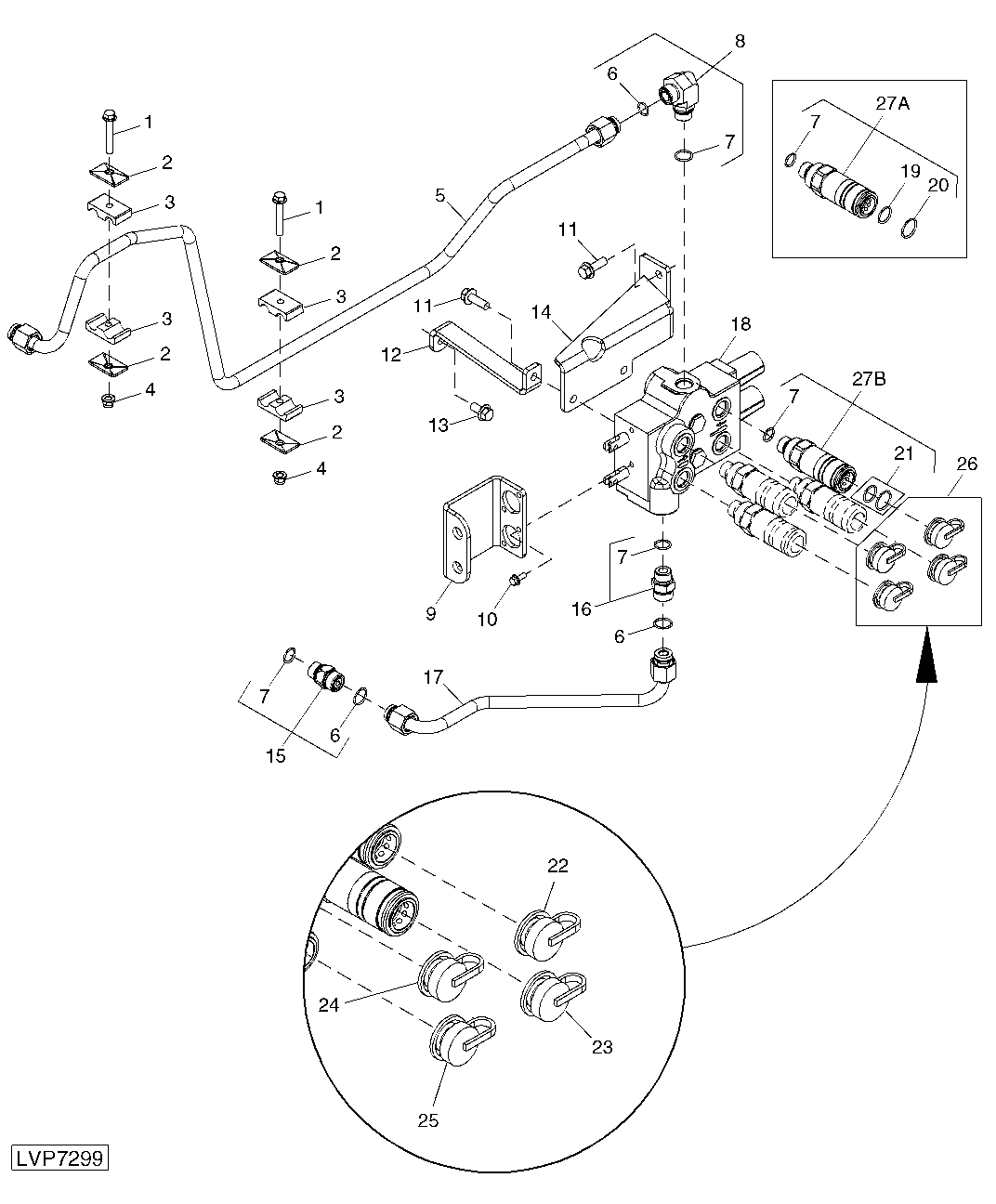

HYDRAULIC LINES MID SCV (ISOLATED OPEN OPERATOR STATION)
