CONTROL CONSOLE (ISOLATED OPEN OPERATOR STATION)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R140706	1	Cowl	UPPER
2	21M7292	2	Screw	M6 X 16, (USE WITH RE72883)
2	21H1482	2	Cap Screw	0.164" X 1/2", (USE WITH RE218904)
3	R140709	1	Cowl	RH
4	21M7296	11	Screw	M6 X 20
5	R122871	1	Knob	-
6	21H973	1	Screw	0.164" X 3/8"
7	12H292	1	Lock Washer	1/2"
8	A4655R	1	Nut	-
9	LVA21501	1	Rotary Switch	(USE WITH RE183935); SUB FOR RE61717
10	R140843	1	Knob	-
11	21M7284	1	Screw	M3 X 16
12	R140715	1	Cover	-
13	21M7197	2	Screw	M4 X 20
14	14M7100	2	Nut	M4
15	AL35179	1	Switch	TURN SIGNAL
16	R140780	1	Bezel	(POWRREVERSER™ TRANSMISSION)
16	R140705	1	Bezel	(COLLARSHIFT TRANSMISSION) (SYNCSHUTTLE™ TRANSMISSION)
17	37M7089	4	Screw	M6 X 12
18	R140708	1	Cowl	LH
19	37M7181	8	Screw	-
20	AL65432	1	Toggle/Rocker Switch	-
21	L150075	1	Lock Washer	-
22	L150074	1	Knob	-
23	L150076	1	Clip	-
24	R138059	1	Seal	-
25	24H1447	1	Washer	1-1/32" X 1-1/2" X 0.036"
26	R191842	1	Label	-
27	R44342	1	Nut	-
28	R135870	11	Nut	-
29	R135870	2	Nut	(USE WITH RE72883)
29	R224407	2	Nut	(USE WITH RE218904)

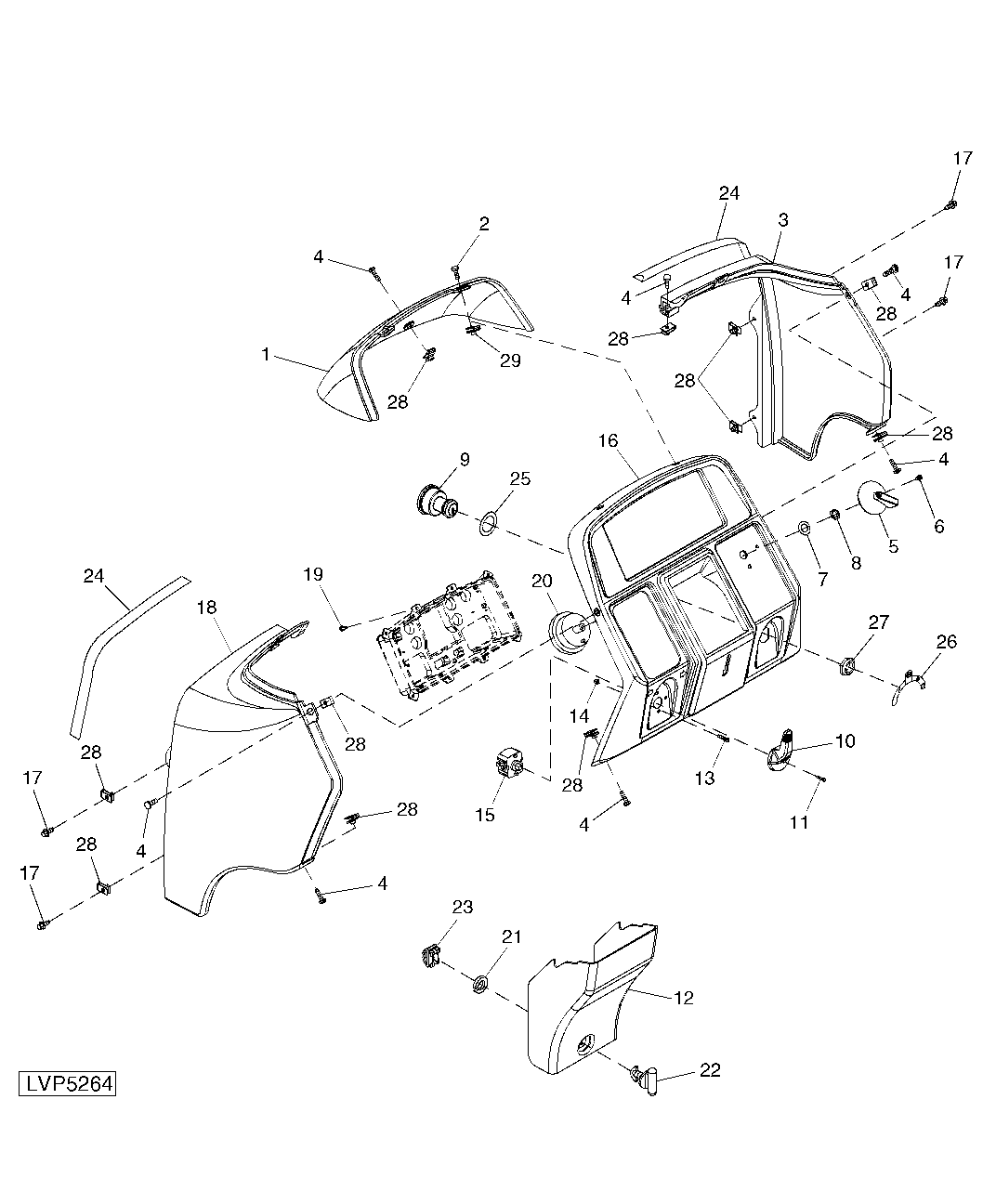

CONTROL CONSOLE (ISOLATED OPEN OPERATOR STATION)
