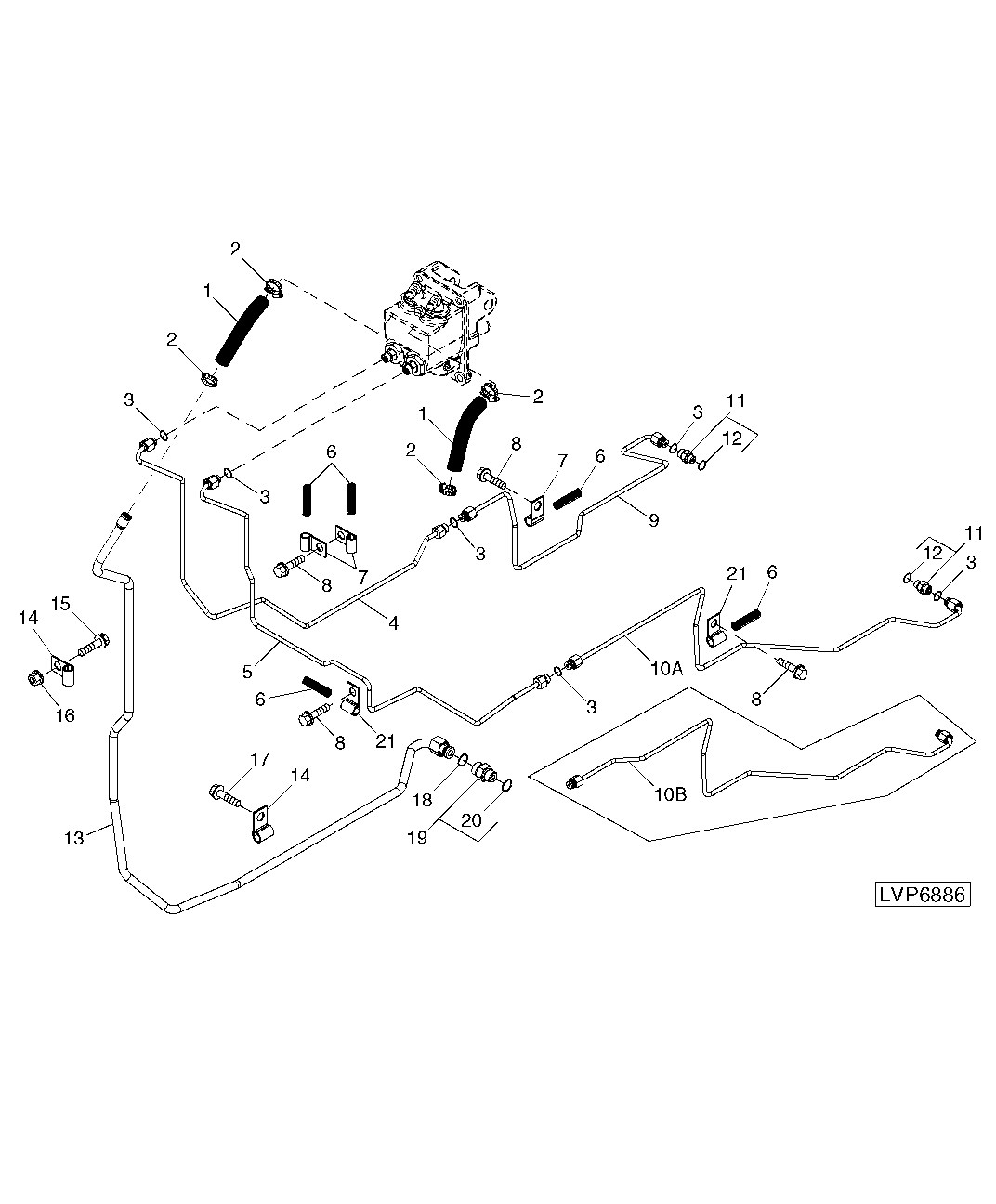

BRAKE HYDRAULIC LINES (WITH CAB/ISOLATED OPEN OPERATOR STATION)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R139015	2	Hydraulic Hose	-
2	AL37489	4	Clamp	(SUB FOR AR21837)
3	T77814	6	O-Ring	-
4	RE73409	1	Oil Line	RH
5	RE73411	1	Oil Line	LH (SUB FOR RE209216)
6	-	3	Part 6	CTL 51 mm, MF TY22501
7	AH107416	3	Clip	-
8	19M7784	4	Screw	M10 X 20, (HS=10.9)
9	RE73410	1	Oil Line	RH
11	38H5001	2	Adapter Fitting	-
12	51M7040	2	O-Ring	9.300 X 2.200 mm
13	RE73595	1	Oil Line	-
14	H75541	2	Clamp	-
15	19M7865	1	Screw	M8 X 16, (HS=10.9)
15	19M7866	1	Screw	M8 X 20, (HS=10.9)
16	14M7298	1	Flange Nut	M8
17	19M7864	1	Screw	M8 X 12, (HS=10.9)
17	19M7865	1	Screw	M8 X 16, (HS=10.9)
18	T77857	1	O-Ring	-
19	38H5003	1	Adapter Fitting	-
20	51M7043	1	O-Ring	15.300 X 2.200 mm
21	R529725	2	Clamp	SUB FOR R120002
21	AH107416	2	Clip	-
10A	RE73412	1	Oil Line	-
10B	RE209217	1	Oil Line	(SUB RE73412)

BRAKE HYDRAULIC LINES (WITH CAB/ISOLATED OPEN OPERATOR STATION)
