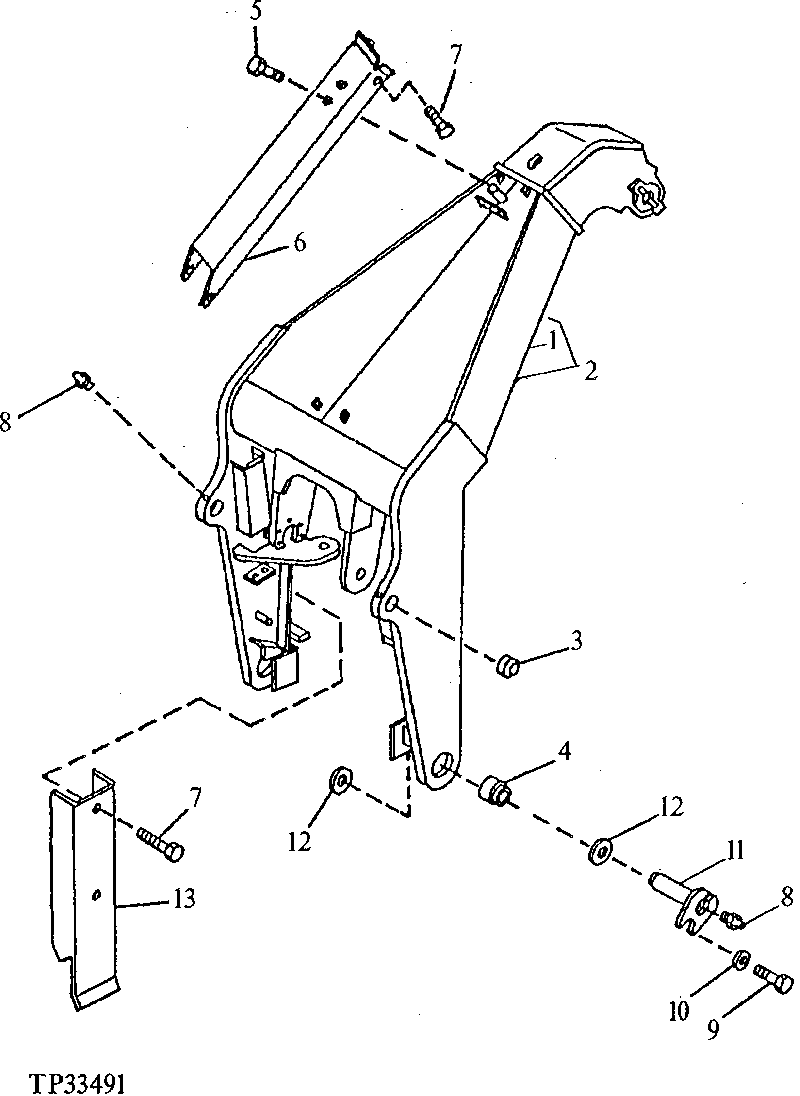

SINGLE FUNCTION ARCH (648E AND 748E GRAPPLE SKIDDER)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT158273	1	Sideboom	(648E AND 748E), BOOM END
2	AT158272	1	Dipperstick	(648E AND 648E)
3	AT133366	2	Self-Aligning Bushing	(648E AND 748E)
4	AT128774	2	Self-Aligning Bushing	(648E AND 748E)
5	19M7785	1	Screw	M10 X 25, (648E AND 748E)
6	T143409	1	Cover	(648E AND 748E)
7	19M7784	8	Screw	M10 X 20, (648E AND 748E)
8	T162396	4	Lubrication Fitting	(648E AND 748E), (SUB FOR JD7798)
9	19M8029	2	Cap Screw	M16 X 30, (648E AND 748E)
10	R20135	2	Washer	16.662 X 57.150 X 6.350 mm (21/32" X 2-1/4" X 1/4"), (648E AND 748E)
11	AT128958	2	Pin	(648E AND 748E)
12	T140731	1	Washer	64.500 X 126 X 3 mm (2.539" X 4.961" X 0.118"), 3.0 MM (0.12"), (648E AND 748E)
12	T143992	1	Washer	63 X 126 X 1.600 mm (2.480" X 4.961" X 1/16"), 1.5 MM (0.06"), (648E AND 748E)
13	T140281	1	Cover	(648E AND 748E), LEFT (NOT ILLUSTRATED)
13	T147881	1	Cover	(648E AND 748E), LEFT (NOT ILLUSTRATED)
13	T140280	1	Cover	(648E AND 748E) RIGHT
13	T147880	1	Cover	(648E AND 748E) RIGHT
