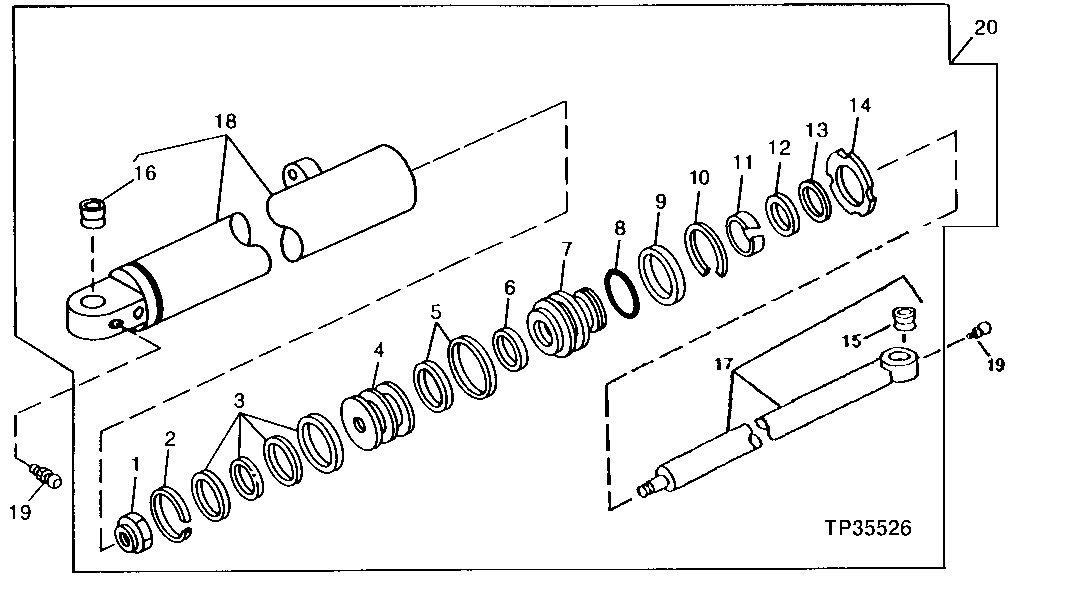

REPLACEMENT GRAPPLE CYLINDER - 648E & 748E

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H170541	1	Nut	(648E AND 748E), (SUB FOR R88032)
2	R82095	1	Wear Ring	(B) (648E AND 748E)
3	RE20809	1	Seal	(B) (648E AND 748E)
4	R88046	1	Piston	(648E AND 748E)
5	AH146563	1	Seal	(A) (648E AND 748E)
6	H152205	1	Seal	(A) (648E AND 748E)
7	H157429	1	Hydr. Cylinder Rod Guide	(648E AND 748E)
8	R83578	1	O-Ring	(B) (648E AND 748E)
9	R79001	1	Back-Up Ring	(B) (684E AND 748E)
10	R82093	1	Snap Ring	(648E AND 748E)
11	H152796	1	Wear Ring	(A) (648E AND 748E)
12	R91624	1	Ring	(B) (648E AND 748E)
13	AH146559	1	Seal	(A) (648E AND 748E)
14	R82086	1	Nut	(648E AND 748E)
15	R82077	1	Bushing	(648E AND 748E)
16	R82075	1	Bushing	(648E AND 748E)
17	AH134890	1	Hydraulic Cylinder Rod	(648E AND 748E)
18	AH134889	1	Hydraulic Cylinder Barrel	(648E AND 748E)
19	JD7844	2	Lubrication Fitting	(648E AND 748E)
20	AH150126	1	Hydraulic Cylinder	(648E AND 748E)
20	AH149815	1	Hydraulic Cylinder Kit	INCLUDES ALL (A) PARTS (ROD) (648E, 748E)
20	AH212103	1	Hydraulic Cylinder Kit	INCLUDES ALL (B) PARTS (BORE) (648E, 748E), (SUB FOR AH149846)

REPLACEMENT GRAPPLE CYLINDER - 648E & 748E
