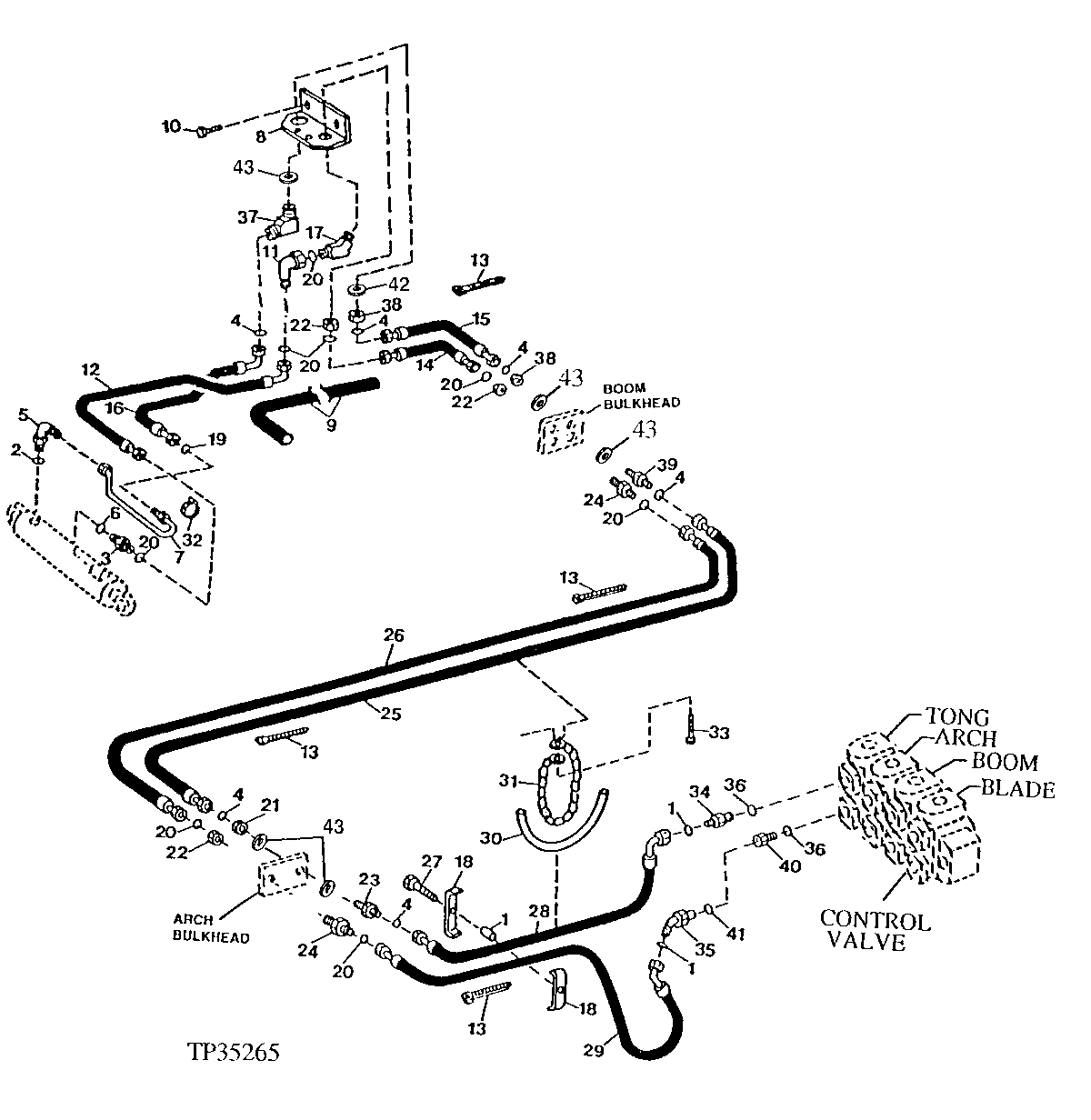

GRAPPLE VALVE HYDRAULICS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	28H3383	1	Bushing	0.493" X 0.675" X 3/4", (548E, 648E AND 748E)
2	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116"), (548E, 648E AND 748E)
3	38H1175	1	Adapter Fitting	(548E AND 648E) (748E, USE WITH 11.5 GRAPPLE HEAD)
3	38H1013	1	Elbow Fitting	(748E) (NOT ILLUSTRATED) (USE WITH 14.5 FT. GRAPPLE HEAD)
4	T77858	9	O-Ring	18.771 X 1.778 mm (0.739" X 0.070"), (648E AND 748E)
4	T77857	8	O-Ring	12.421 X 1.778 mm (0.489" X 0.070"), (548E)
5	38H1007	1	Elbow Fitting	(548E AND 648E) (748E, USE WITH 11.5 FT. GRAPPLE HEAD)
5	38H1052	1	Elbow Fitting	(748E) (USE WITH 14.5 FT. GRAPPLE HEAD)
6	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116"), (548E AND 648E)
6	R29936	1	O-Ring	29.743 X 2.946 mm (1.171" X 0.116"), (748E)
7	AT158467	1	Oil Line	(548E)
7	AT158468	1	Tube	648E (USE WITH 9.5 FT. GRAPPLE HEAD) 748E(USE WITH 11.5 FT. GRAPPLE HEAD)
7	AT158469	1	Tube	748E (USE WITH 14.5 FT. GRAPPLE HEAD)
8	T143584	1	Plate	(548E, 648E AND 748E)
9	T143665	1	Hose	(548E, 648E AND 748E), (TONG AND ROTATE HOSE COVER)
10	19M7843	1	Screw	M16 X 35, (548E, 648E AND 748E)
11	38H1095	1	Elbow Fitting	(548E, 648E AND 748E)
12	AT162705	1	Hydraulic Hose	13/16" X 1092 mm (43") X 13/16", (648E AND 748E)
12	AT162703	1	Hydraulic Hose	13/16" X 838 mm (33") X 13/16", (548E)
13	R44302	1	Tie Band	548E, 648E AND 748E
14	AT162702	1	Hydraulic Hose	13/16" X 1968 mm (77-1/2") X 13/16", 548E, 648E AND 748E
15	AT162701	1	Hydraulic Hose	30.1752" X 1955 mm (77") X 30.1752", (648E AND 748E)
15	AT162702	1	Hydraulic Hose	13/16" X 1968 mm (77-1/2") X 13/16", (548E)
16	AT162706	1	Hydraulic Hose	30.1752" X 999 mm (39-1/4") X 30.1752", (648E AND 748E)
16	AT169679	1	Hydraulic Hose	1-13/16" X 750 mm (29-1/2") X 13/16", (548E)
17	38H1321	2	Elbow Fitting	(548E, 648E AND 748E)
18	R46919	2	Half Clamp	(548E, 648E AND 748E)
19	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070"), (548E, 648E AND 748E)
20	T77857	9	O-Ring	12.421 X 1.778 mm (0.489" X 0.070"), (548E, 648E AND 748E)
21	T78707	1	Nut	30.175 mm (1-3/16"), (548E, 648E AND 748E)
22	T78716	3	Nut	20.625 mm (13/16"), (548E, 648E AND 748E)
23	38H1276	1	Adapter Fitting	(548E, 648E AND 748E)
24	38H1275	2	Adapter Fitting	(548E, 648E AND 748E)
