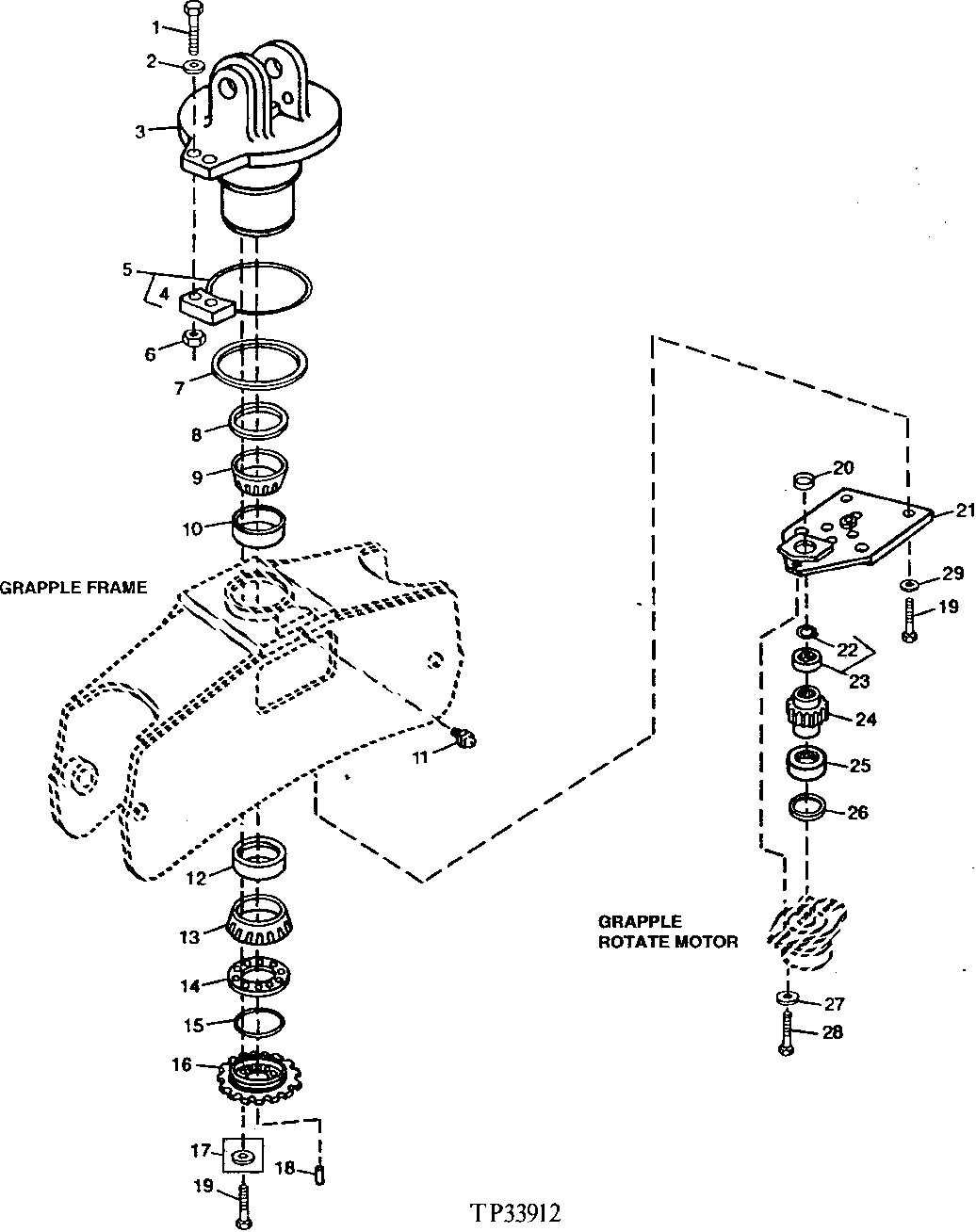

GRAPPLE ROTATE MOTOR AND DRIVE MOUNTING

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8147	2	Cap Screw	M20 X 90, (548E, 648E AND 748E)
2	24M7242	2	Washer	21.400 X 42 X 5 mm, (548E, 648E AND 748E)
3	T143395	1	Yoke	(548E, 648E AND 748E)
4	-	1	Part 4	(548E, 648E AND 748E) (STOP BLOCK), (SUB AT158294)
5	AT158294	2	Yoke	(548E, 648E AND 748E) (BLOCK)
6	14M7277	2	Nut	M20, (548E, 648E AND 748E)
7	-	1	Part 7	( T143828 NLA) (548E, 648E AND 748E)
8	-	1	Part 8	( T143837 NLA) (548E, 648E AND 748E)
9	JD9050	1	Bearing Cone	(548E, 648E AND 748E)
10	JD9115	1	Bearing Cup	(548E, 648E AND 748E)
11	T162396	1	Lubrication Fitting	(548E, 648E AND 748E), (SUB FOR JD7798)
12	JD9149	1	BEARING CUP	(548E, 648E AND 748E)
13	JD9094	1	BEARING CONE	(548E, 648E AND 748E)
14	T144078	1	Shim	(548E, 648E AND 748E)
14	T144083	1	Shim	(548E, 648E AND 748E)
15	R46218	1	Seal	(548E, 648E AND 748E)
16	T144068	1	Gear	(548E, 648E AND 748E)
16	T144637	1	Gear	(548E, 648E AND 748E)
17	R73290	15	Washer	16.280 X 27 X 2.670 mm (41/64" X 1-1/16" X 0.105"), (548E, 648E AND 748E)
18	R51029	1	Dowel Pin	(548E, 648E AND 748E)
19	19M7489	15	Cap Screw	M16 X 45, (548E, 648E AND 748E)
20	M4225T	1	PLUG	(548E, 648E AND 748E)
21	AT158657	1	Support	(548E, 648E AND 748E)
22	-	1	Part 24	(548E, 648E AND 748E), (SUB AT158654)
23	AT158654	1	Ball Bearing	(548E, 648E AND 748E)
24	T144067	1	Gear	(548E, 648E AND 748E)
25	F40113SS	1	Ball Bearing	(548E, 648E AND 748E)
26	T21443	1	SHIM	(548E, 648E AND 748E)
27	T20217	2	Washer	(548E, 648E AND 748E)
28	19M7813	2	Screw	M12 X 45, (548E, 648E AND 748E)
29	R73290	4	Washer	16.280 X 27 X 2.670 mm (41/64" X 1-1/16" X 0.105"), (548E, 648E AND 748E)

GRAPPLE ROTATE MOTOR AND DRIVE MOUNTING

Нет текстового описания
