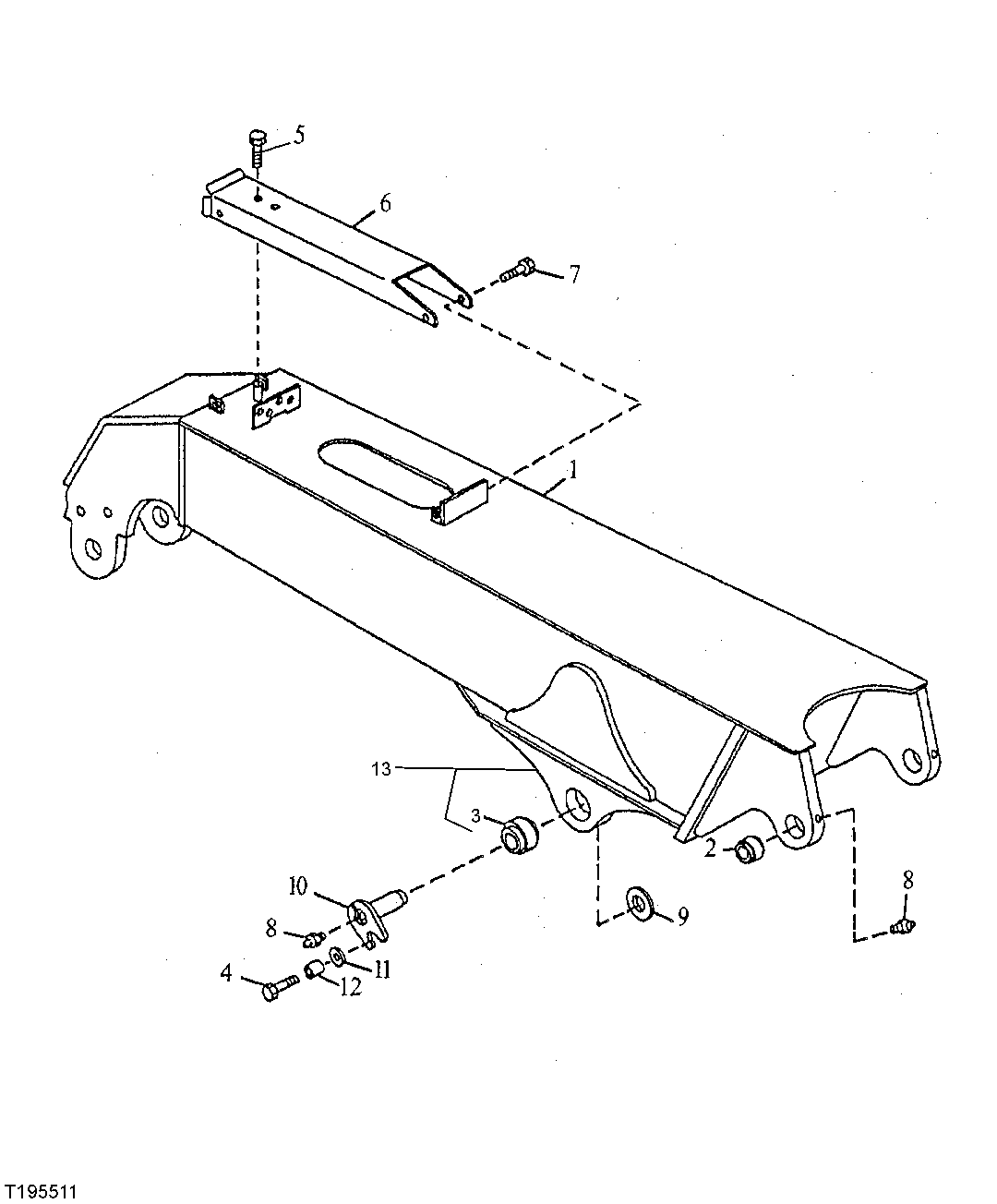

GRAPPLE BOOM (DUAL FUNCTION BOOM) (648E AND 748E GRAPPLE SKIDDER)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT158271	1	Grapple Boom	(648E AND 748E)
2	AT133366	2	Self-Aligning Bushing	(648E AND 748E)
3	AT128774	2	Self-Aligning Bushing	(648E AND 748E)
4	19M7488	2	Cap Screw	M16 X 40, (648E AND 748E)
5	19M7785	1	Screw	M10 X 25, (648E AND 748E)
6	T143409	1	Cover	(648E AND 748E)
7	19M7784	4	Screw	M10 X 20, (648E AND 748E)
8	T162396	4	Lubrication Fitting	(648E AND 748E), (SUB FOR JD7798)
9	T140731	1	Washer	64.500 X 126 X 3 mm (2.539" X 4.961" X 0.118"), 3.0 MM (0.12"), (648E AND 748E)
9	T143992	1	Washer	63 X 126 X 1.600 mm (2.480" X 4.961" X 1/16"), 1.5 MM (0.06"), (648E AND 748E)
10	AT145028	2	Pin Fastener	(648E AND 748E)
11	R20135	2	Washer	16.662 X 57.150 X 6.350 mm (21/32" X 2-1/4" X 1/4"), (648E AND 748E)
12	28H3401	2	Spacer	0.742" X 1.050" X 5/8", (648E AND 748E)
13	AT142549	2	Plate	-

GRAPPLE BOOM (DUAL FUNCTION BOOM) (648E AND 748E GRAPPLE SKIDDER)
