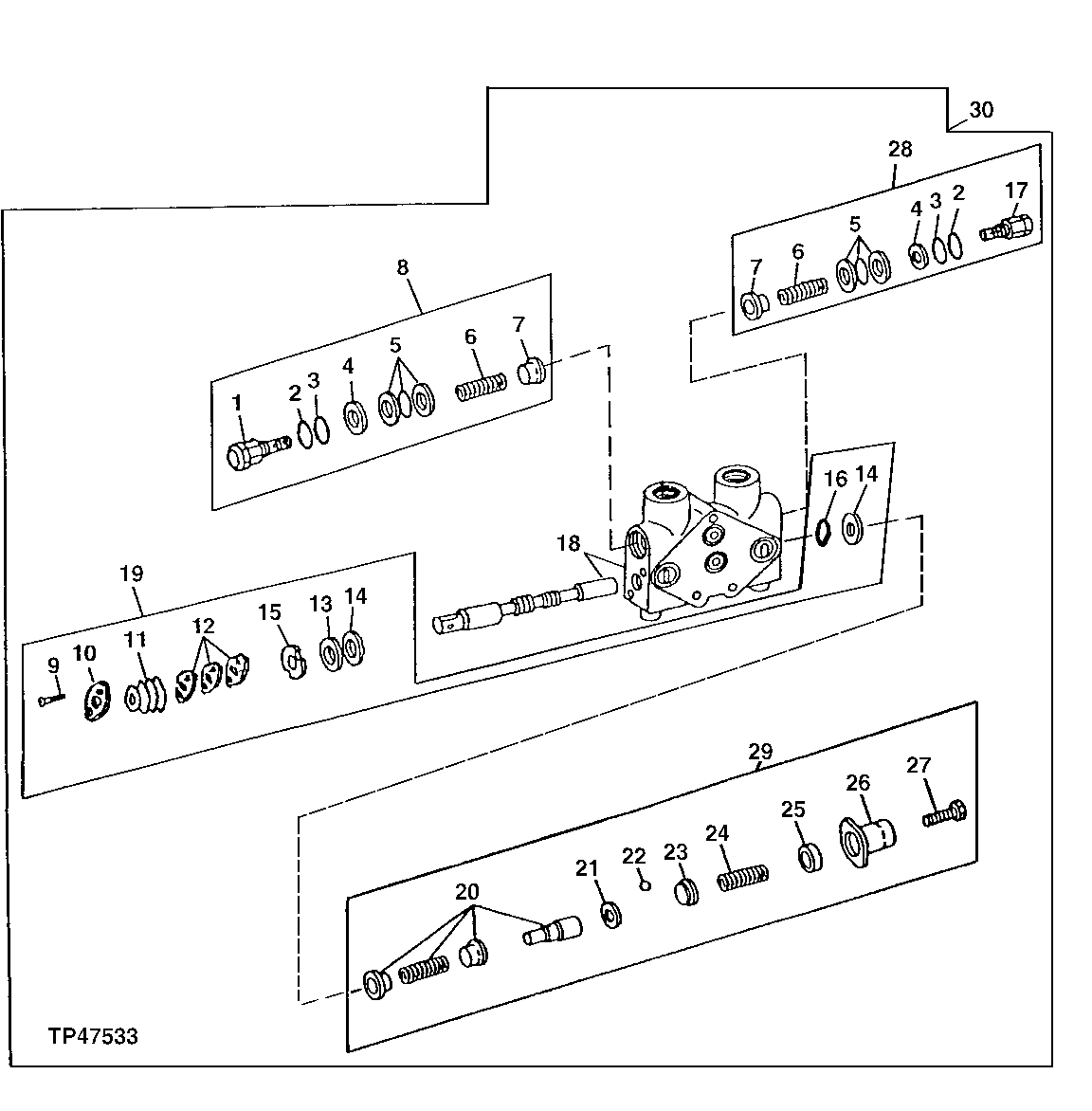

CONTROL VALVE GRAPPLE SECTION

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(548E, 648E AND 748E), (SUB AT144820)
2	W19903	2	O-Ring	18.720 X 2.616 mm (0.737" X 0.103"), (548E, 648E AND 748E)
3	T77932	2	O-Ring	15.596 X 1.778 mm (0.614" X 0.070"), (548E, 648E AND 748E), (SUB FOR Z29304)
4	T35985	2	Back-Up Ring	16.180 X 19.075 X 1.321 mm (0.637" X 0.751" X 0.052"), (548E, 648E AND 748E)
5	AT171175	2	Seal Kit	(548E, 648E AND 748E), 24, 133 KPA (241 BAR) (3500 PSI)
6	T36012	2	Spring	(548E, 648E AND 748E)
7	U13616	2	Pressure Relief Valve	(548E, 648E AND 748E)
8	AT144820	1	Pressure Relief Valve	(548E, 648E AND 748E) 27, 580 KPA (276 BAR) (4000 PSI)
9	T104773	2	Cap Screw	6.350 X 12.700 mm (1/4" X 1/2"), (548E, 648E AND 748E)
10	T151337	1	Retainer	(548E, 648E AND 748E)
11	T151335	1	Boot	(548E, 648E AND 748E)
12	T104784	3	PLATE	(548E, 648E AND 748E)
13	-	1	Part 13	(548E, 648E AND 748E), (SUB AT315751 ) (SUB FOR AT167443)
14	-	2	Part 14	(548E, 648E AND 748E), (SUB AT315751 ) (SUB FOR AT167443)
15	T104786	1	Washer	(548E, 648E AND 748E), (SUB AT145034)
16	T142866	1	Packing	-
16	T127155	1	O-Ring	(548E, 648E AND 748E)
17	-	1	Part 18	(548E, 648E AND 748E), (SUB AT147046)
18	-	1	Part 19	(548E, 648E AND 748E) (SPOOL SEAL), (SUB AT140078)
19	AT315751	2	Seal Kit	(548E, 648E AND 748E) SPOOL SEAL, (SUB FOR AT160683 AND AT167443)
20	-	1	Part 21	(548E, 648E AND 748E), (SUB AT117586)
21	-	1	Part 22	(548E, 648E AND 748E), (SUB AT117586)
22	T120233	12	BALL	(548E, 648E AND 748E), (USE WITH AT117586)
23	T64556	1	BEARING RACE	(548E, 648E AND 748E)
24	T64558	1	SPRING	(548E, 648E AND 748E)
25	AT117587	1	CAP	(548E, 648E AND 748E), (SUB AT117586)
26	-	1	Part 27	(548E, 648E AND 748E), (SUB AT117586)
27	T11506	2	Screw	5.486 X 15.875 mm (0.216" X 5/8"), (548E, 648E AND 748E)
28	AT147046	1	Pressure Relief Valve	(548E, 648E AND 748E)
29	AT117586	1	RETAINER	(548E, 648E AND 748E)
30	AT145034	1	Valve	(548E, 648E AND 748E), (SUB AT140078 ) (ALSO ORDER AT160682)
30	AT140078	1	Valve	(548E, 648E AND 748E) (ALSO ORDER AT160682, O-RING SECTION SEAL KIT)
