Открытый узел

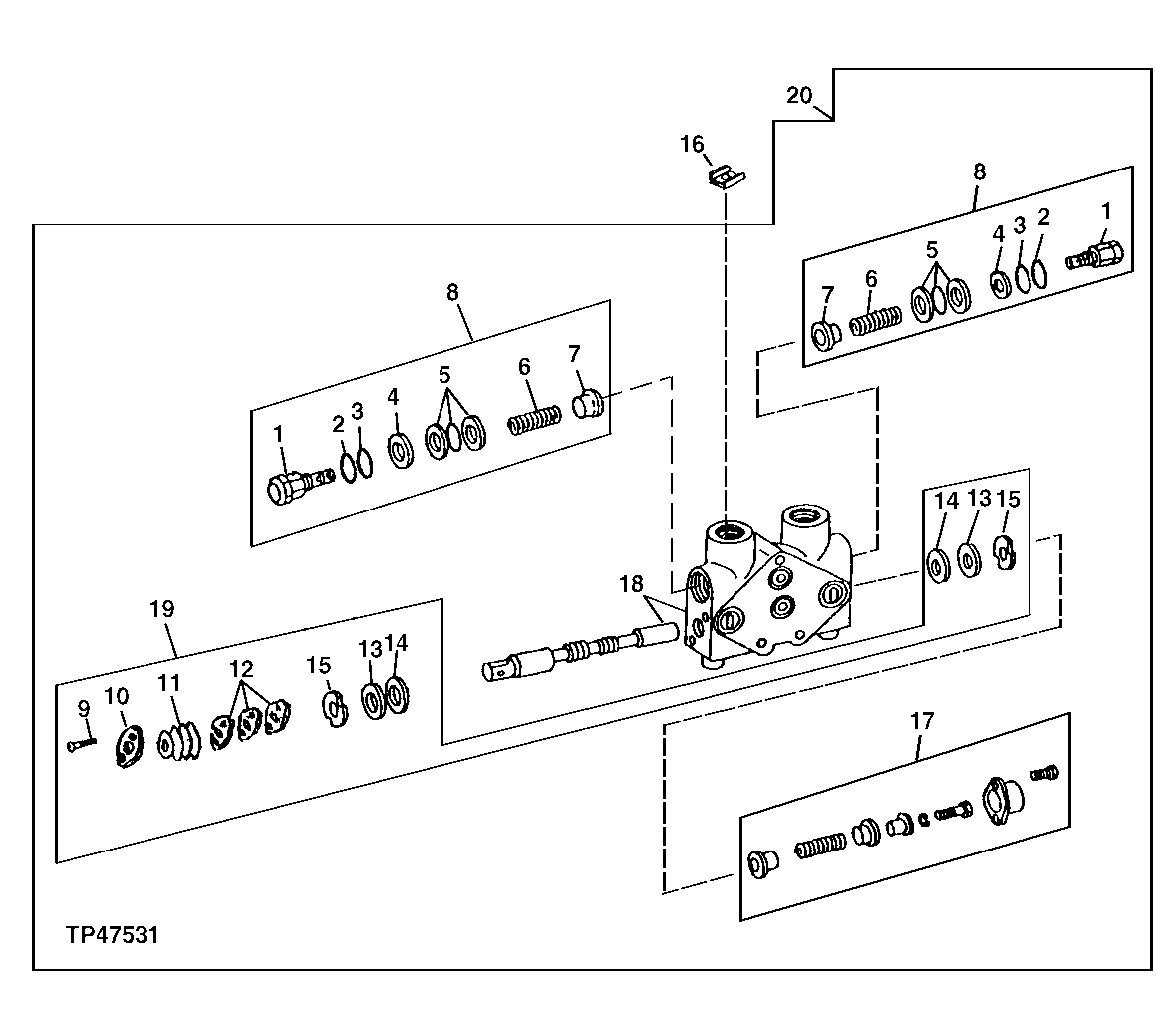

CONTROL VALVE BLADE, ARCH AND BOOM SECTION

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	2	Part 1	(548E, 648E AND 748E), (SUB AT147046)
2	W19903	2	O-Ring	18.720 X 2.616 mm (0.737" X 0.103"), (548E, 648E AND 748E)
3	T77932	2	O-Ring	15.596 X 1.778 mm (0.614" X 0.070"), (548E, 648E AND 748E), (SUB FOR Z29304)
4	T35985	2	Back-Up Ring	16.180 X 19.075 X 1.321 mm (0.637" X 0.751" X 0.052"), (548E, 648E AND 748E)
5	AT171175	2	Seal Kit	(548E, 648E AND 748E)
6	T36012	2	Spring	(548E, 648E AND 748E)
7	U13616	2	Pressure Relief Valve	(548E, 648E AND 748E)
8	AT147046	2	Pressure Relief Valve	(548E, 648E AND 748E), KIT, 24 133 KPA (241 BAR) (3500) (BLADE)
8	AT147046	1	Pressure Relief Valve	(548E, 648E AND 748E) (SPOOL POSITIONER END) (ARCH AND BOOM)
8	AT161860	1	Pressure Relief Valve	(548E, 648E AND 748E) (SPOOL END) (ARCH AND BOOM)
9	T104773	2	Cap Screw	6.350 X 12.700 mm (1/4" X 1/2"), (548E, 648E AND 748E)
10	T151337	1	Retainer	(548E, 648E AND 748E)
11	T151335	1	Boot	(548E, 648E AND 748E)
12	T104784	3	PLATE	(548E, 648E AND 748E)
13	-	2	Part 15	(548E, 648E AND 748E), (SUB AT315751 ) (SUB FOR AT167443)
14	-	2	Part 16	(548E, 648E AND 748E), (SUB AT315751 ) (SUB FOR AT167443)
15	T104786	2	Washer	19.431 X 36.195 X 1.519 mm (0.765" X 1.425" X 0.060"), (548E, 648E AND 748E)
16	T143971	1	Plate	(548E, 648E AND 748E)
17	AT147059	1	Spool Valve	(548E, 648E AND 748E)
18	-	1	Part 20	(548E, 648E AND 748E) (SUB AT161697 FOR ARCH AND BOOM) (SUB AT160026 FOR BLADE)
19	AT315751	1	Seal Kit	(548E, 648E AND 748E) SPOOL SEAL, (SUB FOR AT160683 AND AT167443)
20	AT161697	1	Spool Valve	(548E, 648E AND 748E) ARCH AND BOOM, (ALSO ORDER AT160682)
20	AT160026	1	Spool Valve	(548E, 648E AND 748E) BLADE, (ALSO ORDER AT160682)

CONTROL VALVE BLADE, ARCH AND BOOM SECTION

Нет текстового описания
