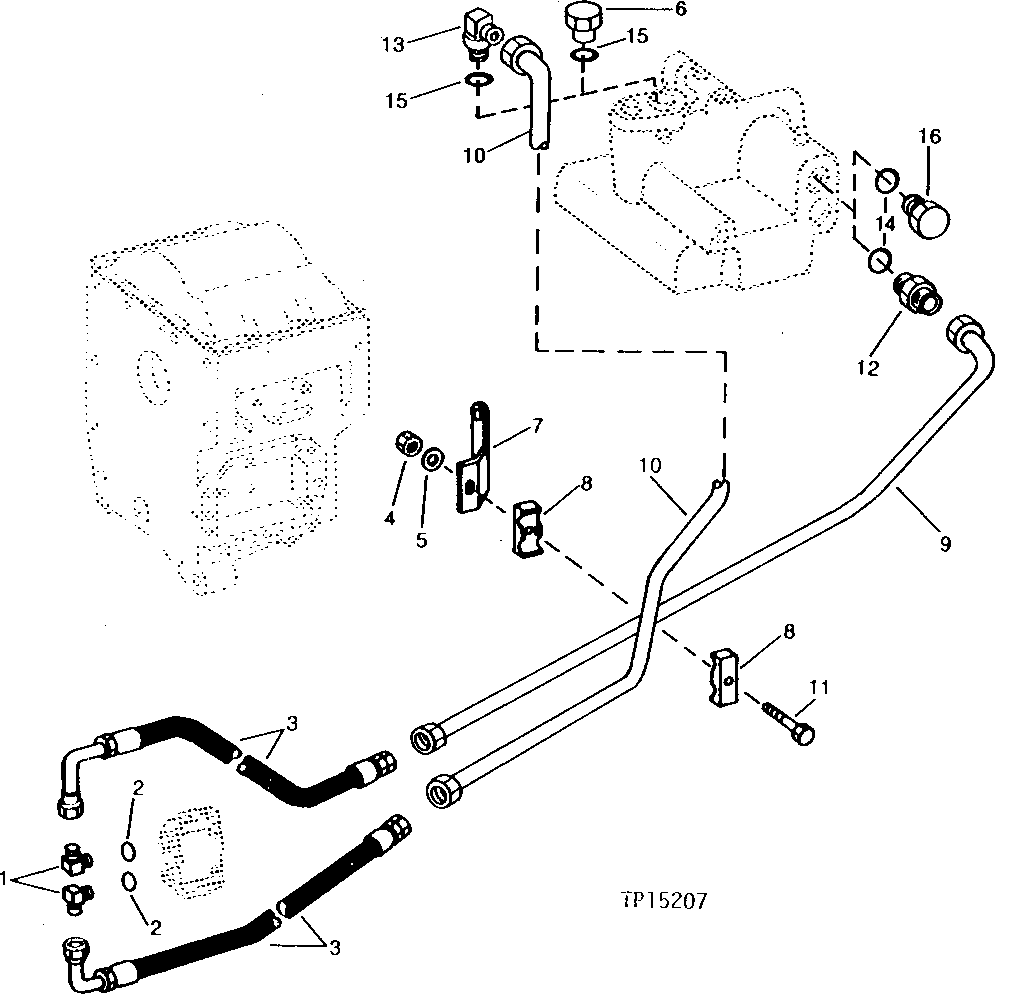

GRAPPLE CONTROL VALVE PRESSURE AND RETURN LINES [02L20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH76990	2	Elbow Fitting	ADJUSTABLE 90°
2	U12547	2	O-Ring	(SUB FOR (2) F3171R)
3	AT73322	2	HYDRAULIC HOSE	1-1/16" X 570 MM (22-1/2") X 7/8"
4	14H1039	1	Nut	5/8"
5	24H1368	1	Washer	21/32" X 1-5/16" X 0.090"
6	R36636	1	Drain Plug	-
7	T51590	1	SUPPORT	-
8	T45033	2	CLAMP	-
9	AT54069	1	LINE	RETURN
10	AT54068	1	LINE	PRESSURE
11	19H2599	1	Cap Screw	5/8" X 2-1/2"
12	AU43289	1	FITTING	-
13	AT49976	1	FITTING	-
14	U13639	1	O-Ring	-
15	R29936	1	O-Ring	-
16	R39741	1	Drain Plug	-

GRAPPLE CONTROL VALVE PRESSURE AND RETURN LINES [02L20]
