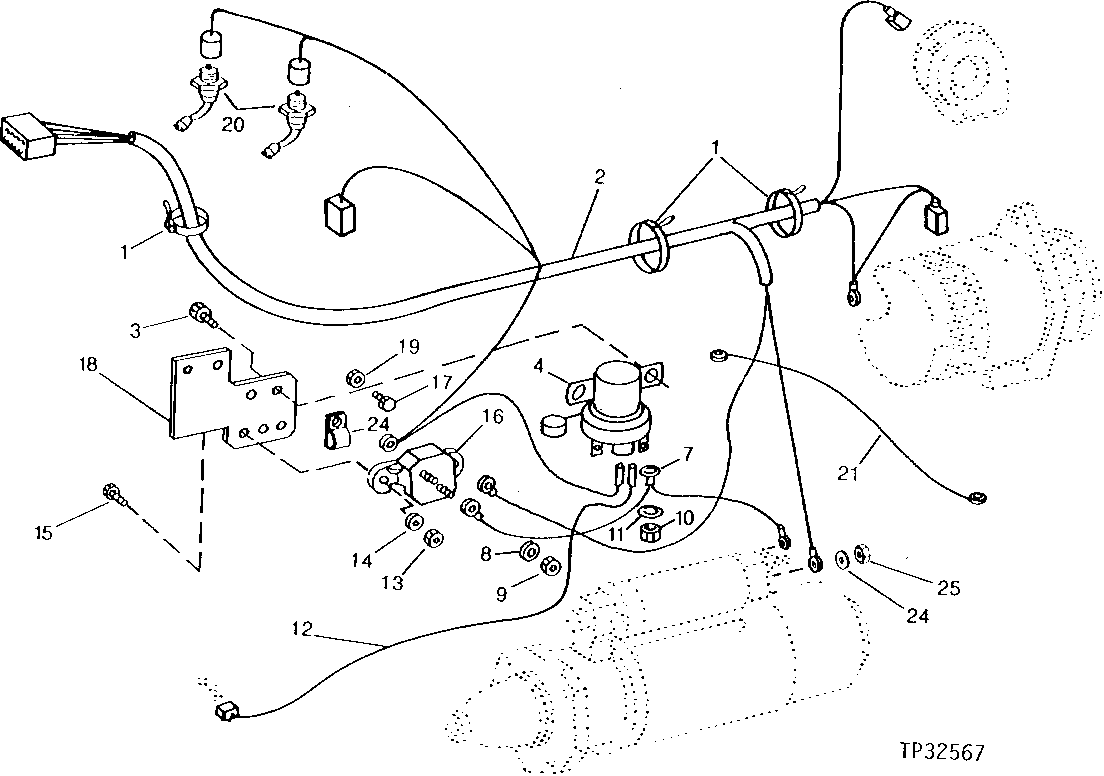

ENGINE WIRING HARNESS (SERIAL NO. 529561- ) [02D19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R44302	1	Tie Band	-
2	AT142274	1	STAND-OFF	-
3	19H2036	2	Cap Screw	1/4" X 7/8"
4	AT141011	1	Relay	-
5	12H302	2	Lock Washer	1/4"
6	U45916	2	Lock Nut	-
7	AT141832	1	WIRING LEAD	-
8	12H246	4	LOCK WASHER	0.190"
9	14H631	4	Nut	0.190"
10	14M7272	1	Nut	M6
11	12H297	1	Lock Washer	1/4"
12	AT141833	1	WIRING LEAD	-
13	14H786	2	Nut	1/4"
14	12H246	2	LOCK WASHER	0.190"
15	21H1301	2	SCREW	0.190" X 1/2"
16	AT54634	1	CIRCUIT BREAKER	-
17	19H2284	2	Cap Screw	3/8" X 7/8"
18	T127867	1	BRACKET	-
19	12H304	2	Lock Washer	3/8"
21	AT103029	1	WIRING LEAD	-
22	-	1	Part 24	HYDRAULIC TEMPERATURE GAUGE, (SUB AT72699)
23	T78974	1	Clamp	-
24	12H301	1	Lock Washer	1/2"
25	14H1040	1	Nut	1/2"
20A	-	1	Part 20	(SUB RE39116) NEUTRAL START ( RE12411 NO LONGER AVAILABLE)
20B	AT85152	2	Switch	(SUB AT86950)
20C	RE39116	2	Switch Kit	-

ENGINE WIRING HARNESS (SERIAL NO. 529561- ) [02D19]
