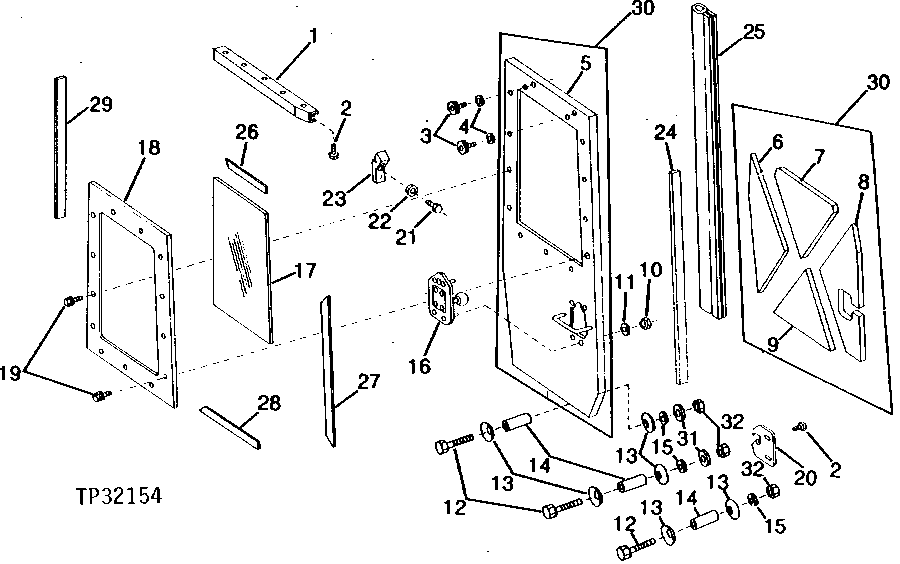

CAB DOOR (SERIAL NO 524725- ) [02F17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT134962	1	GUIDE	UPPER DOOR
2	T19179	7	CAP SCREW	-
3	AT45677	2	CYLINDRICAL ROLLER BEARING	UPPER DOOR
4	12H303	2	Lock Washer	5/16"
5	-	1	Part 5	(SUB AT63883)
6	T55774	1	ACOUSTICAL UPHOLSTERY	DOOR
7	T55772	1	ACOUSTICAL UPHOLSTERY	DOOR
8	T55381	1	ACOUSTICAL UPHOLSTERY	DOOR
9	T55773	1	ISOLATOR	DOOR
10	14H786	4	Nut	1/4"
11	12H302	4	Lock Washer	1/4"
12	19H2644	3	Cap Screw	(A) 1/2" X 2-1/2"
13	B2477R	6	SPRING WASHER	(A)
14	28H1600	3	Spacer	(A) LOWER DOOR
15	24H1227	9	Washer	(A) 17/32" X 13/16" X 0.060", LOWER DOOR
16	AT53222	1	LOCK	SLIDING DOOR
17	T76342	1	WINDOWPANE	-
18	T55384	1	FRAME	DOOR WINDOW
19	N10212	13	Self-Locking Screw	-
20	T55382	1	PLATE	DOOR LATCH STRIKER
21	19H1648	2	Cap Screw	3/8" X 3/4"
22	24H1304	4	WASHER	13/32" X 23/32" X 0.120"
23	T55383	1	STRIKER	-
24	T55388	1	WEATHERSTRIP	-
25	T58030	1	ISOLATOR	(CAB DOOR FRONT EDGE)
26	T63019	1	Weatherstrip	(SUB FOR T58031)
27	T63019	1	Weatherstrip	(SUB FOR T58034)
28	T63019	1	Weatherstrip	(SUB FOR T58033)
29	T63019	1	Weatherstrip	(SUB FOR T58032)
30	AT63883	1	DOOR	-
31	24H1341	7	Washer	(A) 17/32" X 15/16" X 0.060"
32	BP12214	3	Lock Nut	(A)

CAB DOOR (SERIAL NO 524725- ) [02F17]
