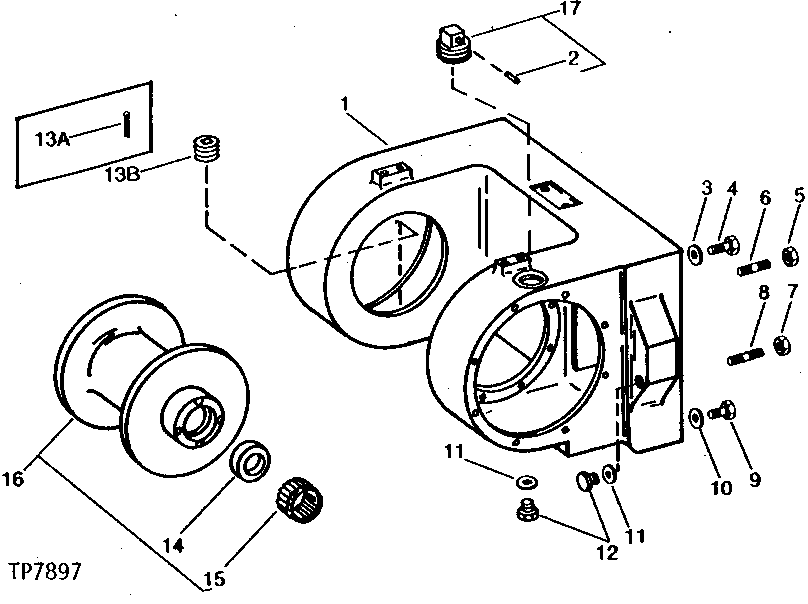

WINCH HOUSING AND DRUM [03B03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T64394	1	HOUSING	-
1	AT52592	1	WINCH	(WITH OIL SEAL AND BEARING CUP) (MARKED T54609) (SUB T64394, AT14835, JD8230, AT37092, AT61195, AT61196, AE24616, R27238 AND AU43156)
2	L1661C	1	PLUG	-
3	N231749	4	Washer	(SUB FOR T33089)
4	19H2431	2	CAP SCREW	HS, SAE 8, 3/4" X 2-1/4"
5	F1549R	2	STUD	(SUB FOR T20756)
6	14H404	2	NUT	3/4"
7	14H800	2	Nut	5/8"
8	M3210T	2	STUD	(SUB T63852, THIS APPLICATION)
9	19H2710	2	Cap Screw	HS, SAE 8, 5/8" X 1-3/4"
10	24M7241	4	Washer	17 X 34 X 4 MM, (SUB FOR T19584 AND T40728)
11	T13213	2	WASHER	-
12	T73313	2	FITTING	(SUB FOR M1746T, THIS APPLICATION)
14	AT49215	1	SEAL	-
15	JD9944	1	Needle Bearing	-
16	AT52594	1	DRUM	(MARKED T54611)
17	AT54522	1	FITTING	-
13A	11M7073	1	Cotter Pin	8 X 63 MM 5/16" X 2-1/2", (SUB 15H559, THIS APPLICATION)
13B	15H559	1	Pipe Plug	1/4"
