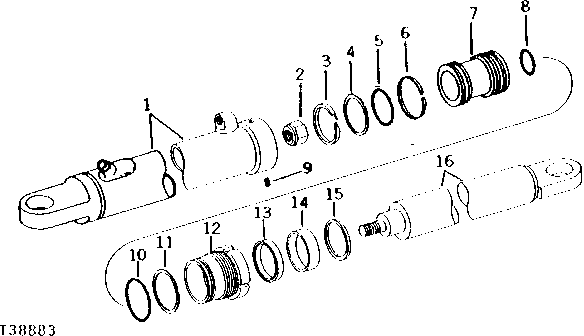

STEERING CYLINDER (SERIAL NO. -317510) [02B24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT46506	1	HYDRAULIC CYLINDER BARREL	(L.H. CYLINDER)
1	AT46510	1	HYDRAULIC CYLINDER BARREL	(R.H. CYLINDER) (SUB AR88646, AT62398, R27237 AND R26375)
2	P45231	1	LOCK NUT	-
3	T47978	1	PISTON RING	-
4	U42860	1	WASHER	(C)
5	T13641	1	O-RING	(C)
6	T36525	1	WEAR RING	(C)
7	T47977	1	PISTON	-
8	R31378	1	O-Ring	(C)
9	22H842	1	SET SCREW	1/4" X 5/16"
10	P48403	1	O-Ring	(C)
11	R81191	1	BACK-UP RING	(C) (SUB FOR U42859, THIS APPLICATION)
12	R80926	1	GUIDE	(SUB FOR T47975)
13	U42857	1	SEAL	(C)
14	T47976	1	PISTON RING	(C)
15	U42858	1	SEAL	(C)
16	AU41828	1	ROD	-
..	AT46509	1	CYLINDER	(R.H. SIDE) (SUB AR88644, AT62398, R27237 AND R26375)
..	AT46505	1	CYLINDER	(L.H. SIDE) (SUB AR88645, AT62398, R27237 AND R26375)
..	RE19216	1	HYDRAULIC CYLINDER KIT	REPAIR STEERING CYLINDER, (SUB FOR AR86441)
