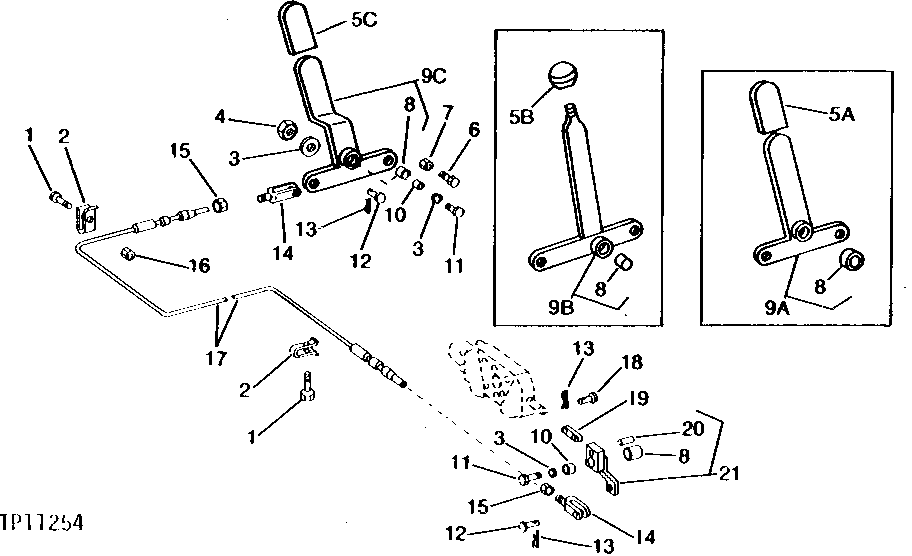

STACKING BLADE CONTROL LINKAGE (SERIAL NO. -260821) [03C03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1849	2	Cap Screw	5/16" X 1-1/4"
2	R72661	2	Clamp	(SUB FOR R26870)
3	24H1111	3	Washer	17/32" X 1-1/16" X 0.090"
4	14H1040	1	Nut	1/2", (SUB FOR 14H809)
6	19H3239	1	Cap Screw	3/8" X 1-1/4"
7	14H732	1	Nut	3/8"
8	T13742	2	BUSHING	-
10	T44730	2	BUSHING	-
11	19H2735	2	Cap Screw	1/2" X 2"
12	L4667T	2	PIN FASTENER	(SUB R662R AND 11M7082)
12	R662R	1	PIN FASTENER	-
13	11M7077	3	Cotter Pin	1.600 X 25 MM, (USE WITH L4667T)
13	11H234	3	Cotter Pin	3/32" X 1", (USE WITH R662R)
14	M3742T	2	Yoke	-
15	14H649	2	Nut	1/4"
16	14H785	1	Nut	5/16"
17	AT37533	1	PUSH PULL CABLE	-
18	T19155	1	Pin Fastener	-
19	T44731	1	STRAP	-
20	-	1	Part 26	( 25H999 NO LONGER AVAILABLE)
21	AT43684	1	BELLCRANK	WITH SPRING PIN AND BUSHING
5A	T41655	1	GRIP	(USE WITH AT43686 CONTROL LEVER)
5B	M526T	1	KNOB	(USE WITH AT56023 CONTROL LEVER)
5C	T41655	1	GRIP	(USE WITH AT79629)
9A	AT43686	1	LEVER	(SUB AT56023)
9B	AT56023	1	LEVER	(REQUIRES M526T KNOB) (SUB AT79629 AND T41655)
9C	AT79629	1	LEVER	(USE WITH T41655)

STACKING BLADE CONTROL LINKAGE (SERIAL NO. -260821) [03C03]
