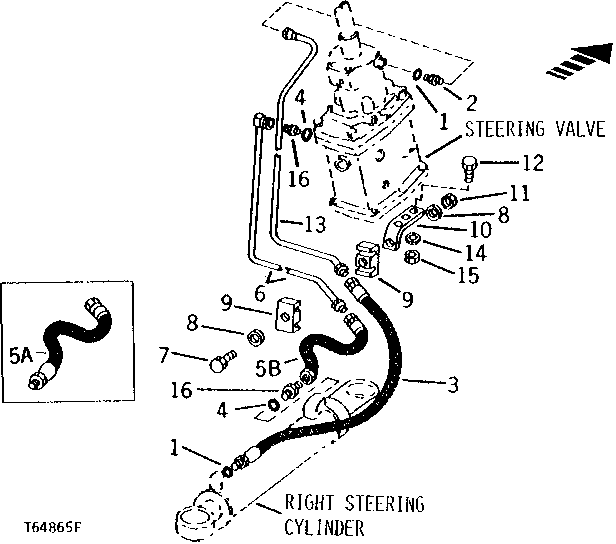

RIGHT STEERING CYLINDER HYDRAULICS (SERIAL NO. -400571) [02B22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	2	O-Ring	-
2	R27212	1	Fitting	-
3	AT43002	1	HYDRAULIC HOSE - FABRICATE	STEERING CYLINDER ROD END 927 MM LONG (9/16" X 36-1/2")
4	R26375	1	O-Ring	-
6	AT47796	1	LINE	RIGHT STEERING CYLINDER HEAD END
7	19H2735	1	Cap Screw	1/2" X 2"
8	24M7096	2	Washer	0.413" X 0.709" X 0.063"
9	T44073	2	HALF CLAMP	TUBE
10	T48394	1	BRACKET	STEERING LINE CLAMP
11	14H1040	1	Nut	1/2", (SUB FOR 14H809)
12	19H2676	2	Cap Screw	3/8" X 1"
13	AT47797	1	LINE	RIGHT STEERING CYLINDER ROD END
14	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
15	14H812	2	NUT	3/8"
16	R27237	2	Fitting	-
5A	AT42995	1	HYDRAULIC HOSE - FABRICATE	STEERING CYLINDER HEAD END 584 MM LONG (3/4" X 23")
5B	AT62398	1	HYDRAULIC HOSE - FABRICATE	584 MM LONG (3/4" X 23")

RIGHT STEERING CYLINDER HYDRAULICS (SERIAL NO. -400571) [02B22]
