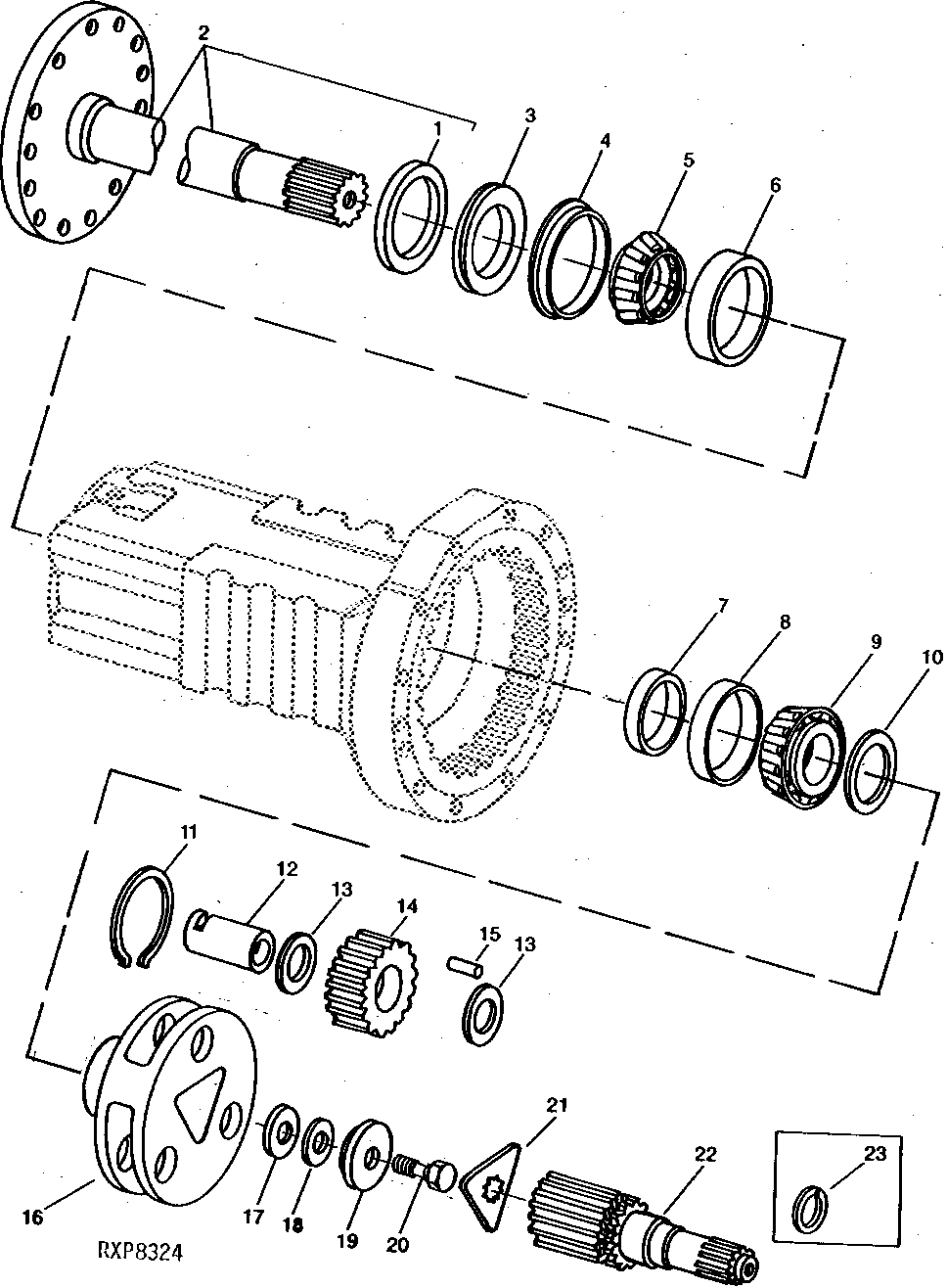

PLANETARY AND AXLE (CABLE SKIDDER) (GRAPPLE SKIDDER SERIAL NO. -405067) [01C09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R73906	1	SPACER	-
2	RE23083	1	SHAFT	(A) (SUB FOR R59158, R68699 OR R73114) (MARKED R73905)
3	RE31701	1	Seal	OUTER, (SUB FOR AR52260)
4	R57269	1	Oil Cup	-
5	JD8191	1	Bearing Cone	-
6	JD8214	1	Bearing Cup	-
7	AR42005	1	SEAL	INNER
8	JD8207	1	BEARING CUP	-
9	JD8152	1	BEARING CONE	-
10	F2253R	1	Shim	-
11	R38066	1	Snap Ring	-
12	R63113	3	SHAFT	-
13	R38064	6	THRUST WASHER	-
14	R38500	3	PINION	-
15	R33028	93	NEEDLE ROLLER	-
16	R89240	1	PLANET PINION CARRIER	(A) (SUB FOR R38498 AND R69449)
17	R61461	1	Shim	0.076MM (.003")
17	R59439	1	Shim	0.127MM (.005")
17	R59440	1	Shim	0.508MM (.020")
18	F2380R	1	Washer	1.524MM (.060")
19	R68758	1	SPACER	(SUB FOR R48449, THIS APPLICATION)
20	R82944	1	CAP SCREW	(SUB FOR R60033 AND R69210)
21	R26026	1	PLATE	-
22	R77339	1	SHAFT	(SUB FOR R59072)
23	A1402R	1	Snap Ring	(USE WITH R59072 SHAFT)
