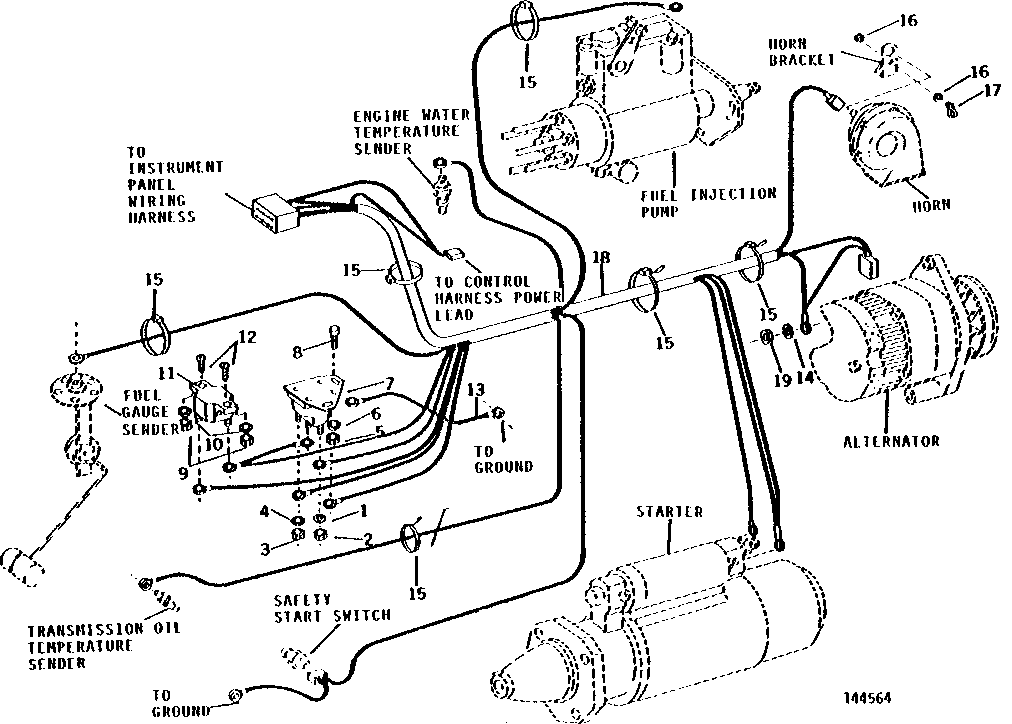

MAIN WIRING HARNESS (SERIAL NO. -257645) [02E17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H291	2	Lock Washer	5/16"
2	14H785	2	Nut	5/16"
3	14H631	2	Nut	0.190"
4	12H295	2	Lock Washer	0.190"
5	14H786	2	Nut	1/4"
6	12H302	2	Lock Washer	1/4"
7	AT68973	1	Relay	STARTING CIRCUIT, (SUB FOR AT40955, THIS APPLICATION) (SUB RE38391)
7	RE38391	1	Starter Relay	-
8	19H1948	2	Cap Screw	1/4" X 3/4"
9	14H778	2	Nut	0.190"
10	12H246	2	LOCK WASHER	0.190"
11	AR47711	1	CIRCUIT BREAKER	30-AMPERE
12	21H1312	2	SCREW	0.190" X 1"
13	AT43827	1	WIRING LEAD	GROUND
14	12H296	1	Washer	0.216"
15	R44302	10	Tie Band	(SUB FOR T38630)
16	24H1287	2	Washer	9/32" X 5/8" X 0.065"
17	T51138	1	CLAMP	WIRE
18	AT42640	1	WIRING HARNESS	MAIN
19	14H608	1	NUT	0.216"

MAIN WIRING HARNESS (SERIAL NO. -257645) [02E17]
