GRAPPLE CYLINDER (SERIAL NO. 405024-501541) [03D11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

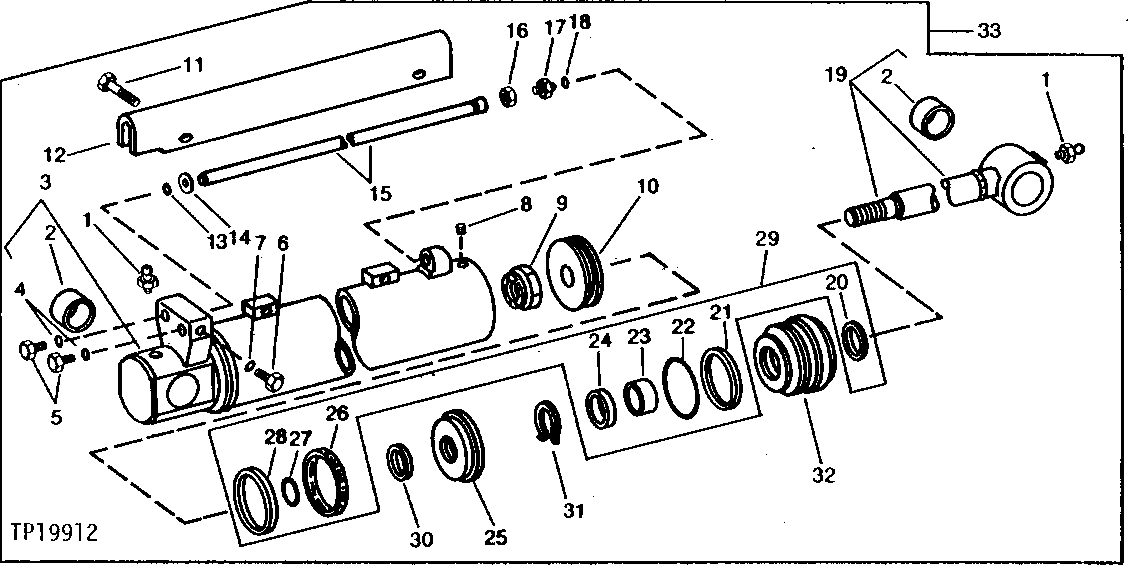

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7797	1	Lubrication Fitting	(USE WITH RE23141)
1	JD7759	2	Lubrication Fitting	STRAIGHT, 1/4"
2	U40305	4	Bushing	-
3	RE33545	1	HYDRAULIC CYLINDER BARREL	(SUB FOR AR98309)
4	R26448	2	O-Ring	-
5	R27218	2	Fitting Plug	-
6	R27094	1	Drain Plug	-
7	R26286	1	O-Ring	-
8	22H842	1	SET SCREW	1/4" X 5/16"
9	U44586	1	LOCK NUT	-
10	T43577	1	PISTON	-
11	19H1227	4	Cap Screw	1/4" X 1/2"
12	R73890	1	GUARD	-
13	R394R	1	O-Ring	-
14	N132177	1	Back-Up Ring	-
15	T51552	1	LINE	-
16	R27274	1	FITTING PLUG	-
17	R27237	1	Fitting	-
18	R26375	1	O-Ring	-
19	RE23141	1	ROD	(SUB FOR AR89733)
20	U11022	1	SEAL	-
21	R78815	1	BACK-UP RING	(SUB FOR U42720, THIS APPLICATION)
22	T12275	1	O-Ring	-
23	U42716	1	WEAR RING	-
24	R76790	1	PACKING	(SUB FOR T35851)
25	T43576	1	PISTON	-
26	T54813	1	PACKING	-
27	R31378	1	O-Ring	-
28	U42719	1	WEAR RING	-
29	AR105346	1	HYDRAULIC CYLINDER KIT	(SUB FOR AR89749)
30	R68835	1	WASHER	-
31	W11229	1	RING	-
32	R80954	1	GUIDE	(SUB FOR U42725)
33	AR98308	1	HYDRAULIC CYLINDER	-
