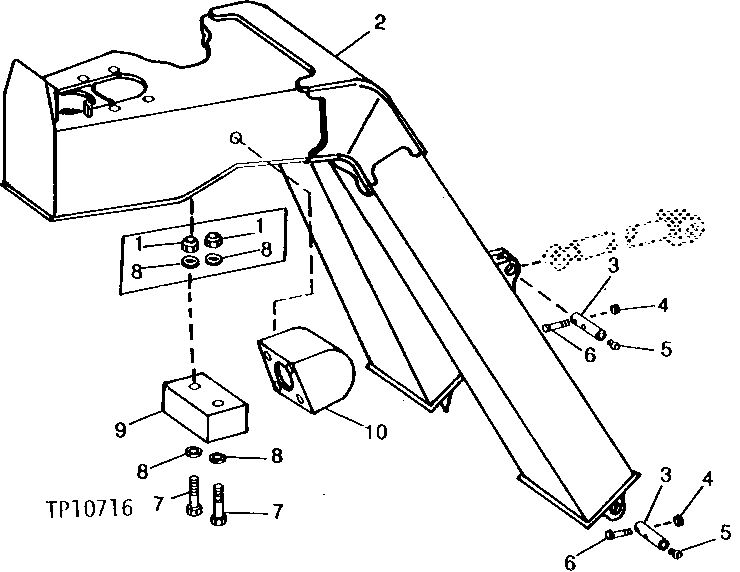

BOOM (GRAPPLE SKIDDER) (SERIAL NUMBER -503002) [03D02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H32811	2	Lock Nut	(SUB FOR F2855R, THIS APPLICATION)
2	AT63184	1	LOADER BOOM	(SUB FOR AT50790)
2	AT70499	1	GRAPPLE BOOM	(WITH BUMPER SUPPORT) (SUB AT72637)
2	AT72637	1	LOADER BOOM	(WITH BUMPER SUPPORT)
3	U16842	4	PIN FASTENER	-
4	H32811	4	Lock Nut	(SUB FOR T31671)
5	JD7759	4	Lubrication Fitting	-
6	19H3544	4	Cap Screw	1/2" X 4-1/2"
7	19H2644	2	Cap Screw	1/2" X 2-1/2"
8	24H1211	4	Washer	9/16" X 1-3/8" X 0.105"
8	24H1211	2	Washer	9/16" X 1-3/8" X 0.105"
9	T51631	1	BUMPER	-
10	AT50793	2	HOUSING	-
