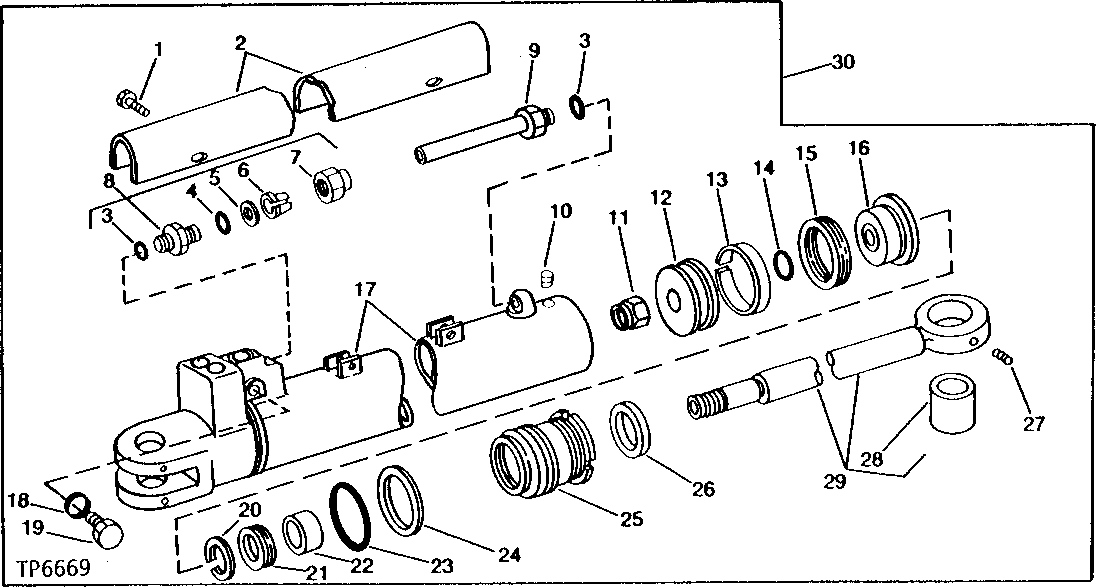

BOOM CYLINDERS (SERIAL NO. -500808) [03E20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2021	4	Cap Screw	3/8" X 5/8"
2	R78611	1	GUARD	(SUB FOR T43863)
3	R26906	2	O-Ring	-
4	R375R	1	O-Ring	-
5	U42974	1	BACK-UP RING	-
6	U42972	1	SLEEVE	-
7	-	1	Part 7	(SUB AU42120)
8	AU42120	1	ADAPTER FITTING	-
9	AT42728	1	LINE	-
10	22H842	1	SET SCREW	1/4" X 5/16"
11	U10750	1	LOCK NUT	-
12	T43861	1	PISTON	-
13	U17337	1	WEAR RING	(C)
14	U10289	1	O-Ring	(C)
15	T37381	1	PACKING	(C) (SUB FOR R72830)
16	T43860	1	PISTON	(SUB R78942, RE16118 AND RE16119)
17	AR89439	1	HYDRAULIC CYLINDER BARREL	-
17	AT42697	1	HYDRAULIC CYLINDER BARREL	-
18	R26448	1	O-Ring	-
19	R27218	1	Fitting Plug	-
20	N10193	1	SNAP RING	-
21	R76801	1	PACKING	(C) (SUB FOR T35850)
22	U41578	1	WEAR RING	(C)
23	L2301CU	1	O-Ring	(C)
24	L2309CU	1	BACK-UP RING	(C)
25	U43253	1	HYDR. CYLINDER ROD GUIDE	(SUB R80936)
25	R80936	1	GUIDE	(SUB FOR R68639)
26	L2029CU	1	SEAL	(C)
27	15H566	1	PIPE PLUG	1/8"
28	T42327	1	BUSHING	-
29	AT42699	1	ROD	-
30	AT42696	2	CYLINDER	(SUB AR89437)
30	AR89437	2	HYDRAULIC CYLINDER	(SUB RE14087)
..	AR105387	1	HYDRAULIC CYLINDER KIT	(SUB FOR AT52710 AND AR96530)
