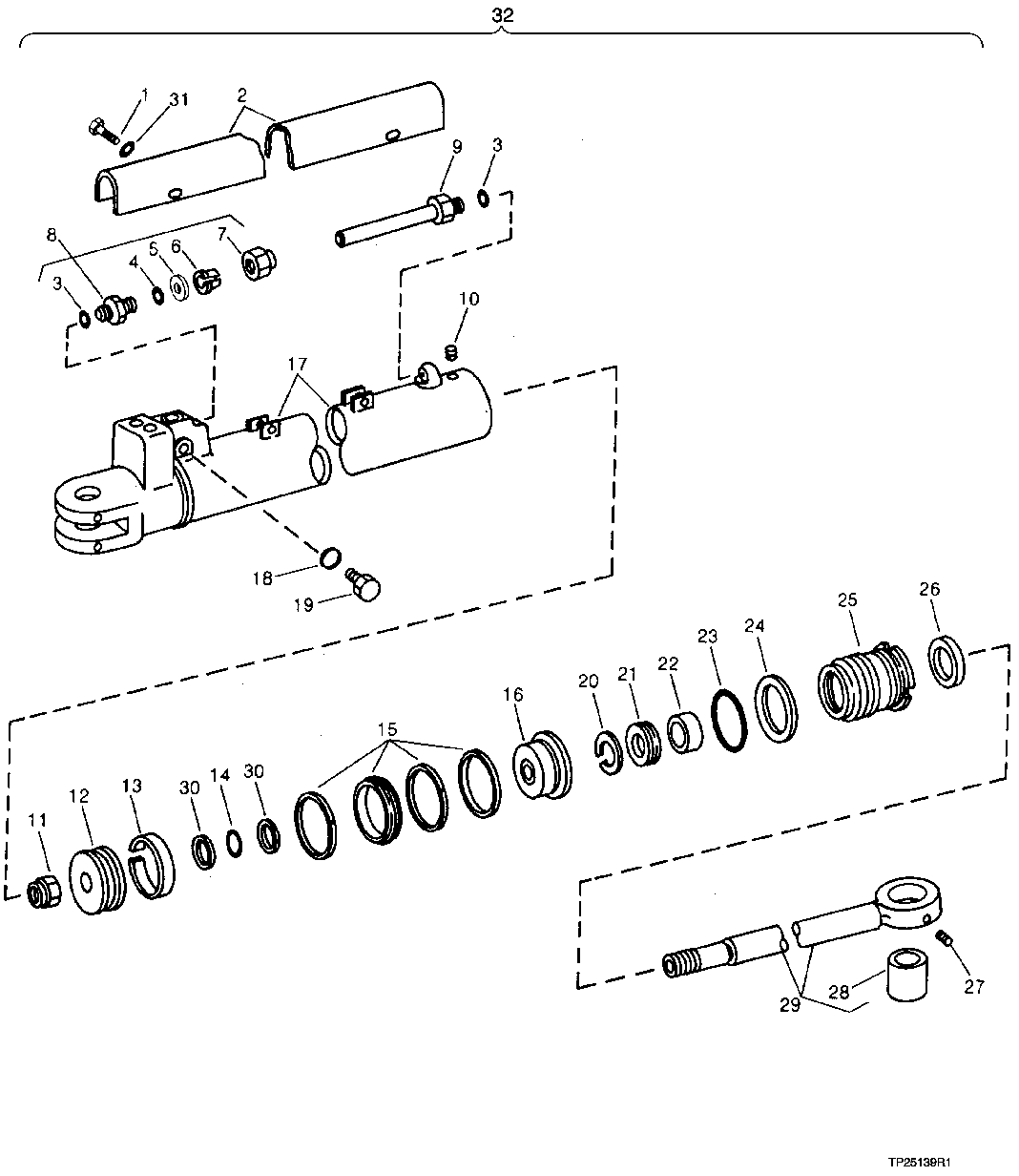

BOOM CYLINDER (SERIAL NO. 500809- ) [03E21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2021	4	Cap Screw	3/8" X 5/8"
2	R78611	1	GUARD	LINE
3	R26906	2	O-Ring	-
4	R375R	1	O-Ring	-
5	U42974	1	BACK-UP RING	BACKUP
6	U42972	1	SLEEVE	-
7	-	1	Part 7	(SUB AU42120)
8	AU42120	1	ADAPTER FITTING	-
9	AT42728	1	LINE	-
10	22H1077	1	SET SCREW	1/4" X 5/16"
11	U10750	1	LOCK NUT	-
12	T43861	1	PISTON	-
13	U17337	1	WEAR RING	-
14	U10289	1	O-Ring	-
15	RE11904	1	SEAL	-
16	R78942	1	PISTON	-
17	AR89439	1	HYDRAULIC CYLINDER BARREL	WITH CAP
18	R26448	1	O-Ring	-
19	R27218	1	Fitting Plug	-
20	N10193	1	SNAP RING	RETAINING
21	R76801	1	PACKING	-
22	U41578	1	WEAR RING	-
23	L2301CU	1	O-Ring	-
24	R78994	1	Back-Up Ring	-
25	R80936	1	GUIDE	ROD, (SUB FOR R68639)
26	L2029CU	1	SEAL	WIPER
27	15H566	1	PIPE PLUG	1/8"
28	T42327	1	BUSHING	-
29	AT42699	1	ROD	PISTON, WITH BUSHING
30	R78391	2	BACK-UP RING	-
31	24H1692	4	Washer	-
32	RE14087	2	HYDRAULIC CYLINDER	-

BOOM CYLINDER (SERIAL NO. 500809- ) [03E21]
