Rockshaft Control Levers, W/O EQRL W/ ILC (3/3)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26871	2	Snap Ring	-
2	R242282	1	Bracket	-
3	14M7274	4	Nut	M10
4	24H1849	2	Washer	17/32" X 1" X 0.036"
5	R105168	2	Washer	-
6	R114360	1	Washer	-
7	R105198	2	Disk	-
8	24M7096	2	Washer	10.500 X 18 X 1.600 mm
9	14M7303	1	Flange Nut	M6
10	P51212	3	O-Ring	-
11	RE42487	2	Lever	-
12	P48347	2	O-Ring	-
13	24H1781	1	Washer	13/32" X 7/8" X 1/4"
14	H21957	1	O-Ring	-
15	R114429	1	Rod	LGTH = 349 mm
16	R105166	1	Spacer	-
17	R105216	2	Washer	-
18	24M7238	2	Washer	8.700 X 17 X 2 mm
19	R114422	1	Spacer	-
20	RE46017	1	Lever	Position Control
21	14M7273	2	Nut	M8
22	RE42501	1	Link End	-
23	R105189	1	Clevis	-
24	R114057	1	Lever	-
25	19M8533	2	Screw	M10 X 25
26	SU295032	1	Shaft	Draft Feedback
27	11M7009	1	Cotter Pin	2 X 16 mm
28	RE42486	2	Lever	-
29	19M8505	4	Screw	M6 X 25
30	R32507	1	Snap Ring	-
31	R72653	4	Snap Ring	-
32	R105201	1	Pin	-
33	19M8162	1	Screw	M10 X 40
34	12M6601	4	Disk Spring	14.200 X 28 X 1.500 mm
35	24M7038	1	Washer	13.500 X 24 X 2.500 mm
36	24M7047	1	Washer	13 X 24 X 2.500 mm
37	26H70	4	Shaft Key	1/8" X 1/2"
38	R105175	2	Plate	Reaction
39	R114430	1	Washer	-
40	19M7803	2	Screw	M8 X 70
41	SJ300764	1	Lever	Draft Control
42	SU48081	1	Plug	-
43	SU303176	1	Hub	Quill, Control Lever
44	SJ295035	1	Shaft	Position Control
45	SJ300766	1	Lever	-
46	R105208	2	Bushing	-
47	19M7865	2	Screw	M8 X 16
48	14M7401	1	Lock Nut	M12
49	R105187	1	Compression Spring	-
50	SU59011	1	Rod	Draft Sensing
51	R105174	2	Link	-
52	RE45979	1	Lever	-
53	19M7785	2	Screw	M10 X 25

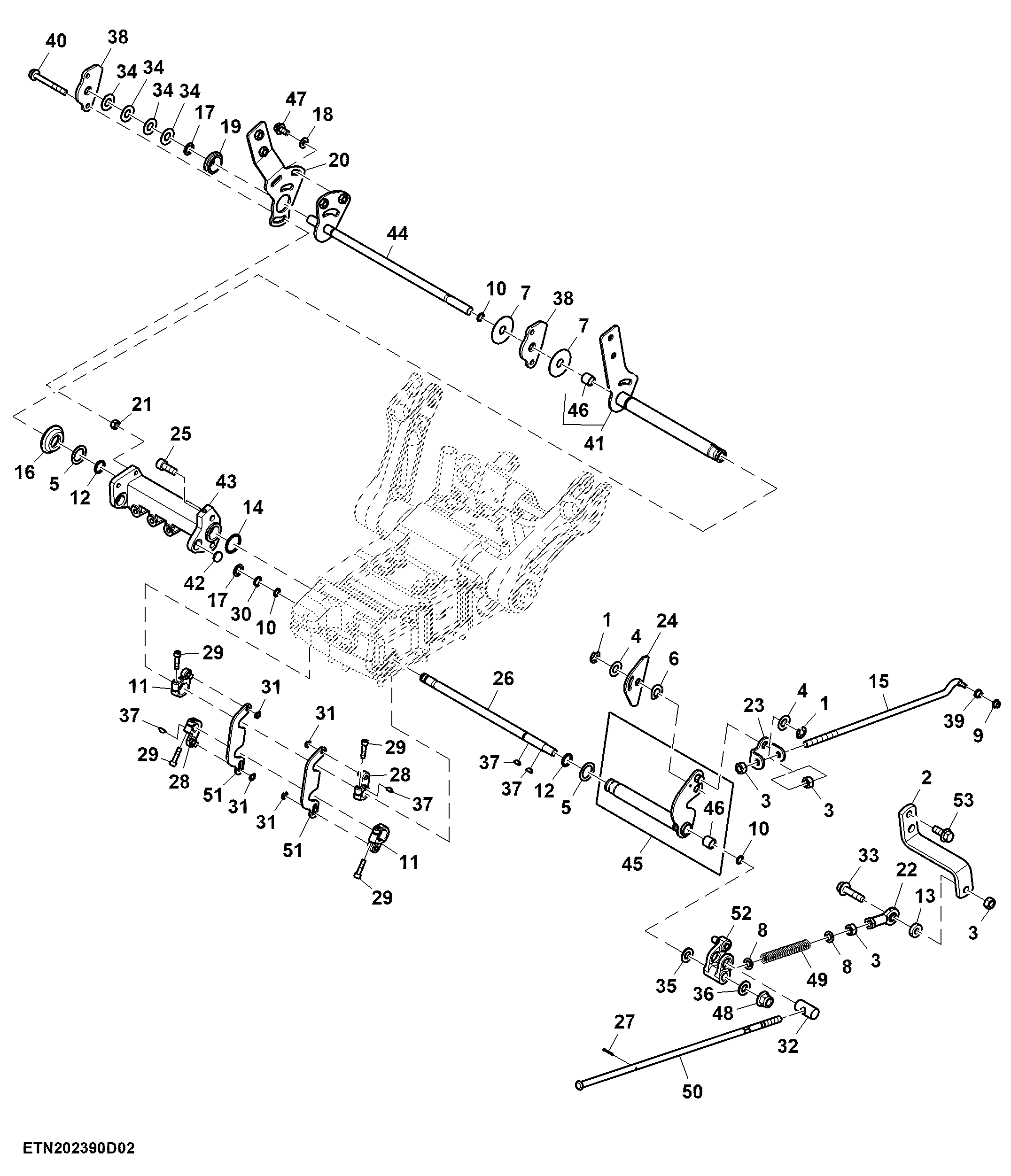

Rockshaft Control Levers, W/O EQRL W/ ILC (3/3)
