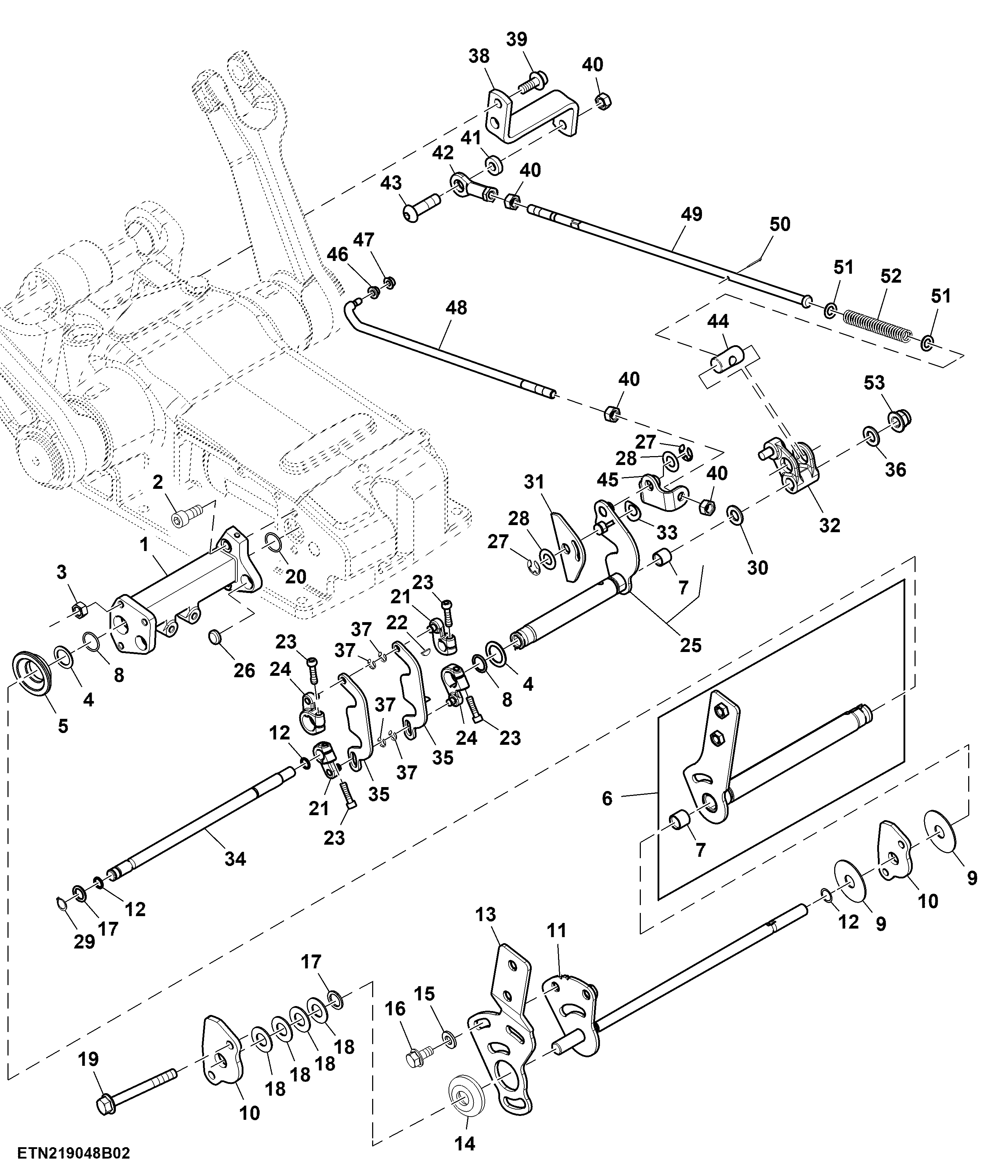

Rockshaft Control Levers and Linkages, W/O EQRL W/O ILC

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU303176	1	Hub	-
2	19M8533	2	Screw	M10 X 25
3	14M7273	2	Nut	M8
4	R105168	2	Washer	-
5	R105166	1	Spacer	-
6	SJ300764	1	Lever	Draft Control
7	R105208	2	Bushing	-
8	R34404	2	O-Ring	-
9	R105198	2	Disk	-
10	R105175	2	Plate	-
11	SJ295035	1	Shaft	Position Control
12	P51212	3	O-Ring	-
13	RE46017	1	Lever	Position Control
14	R114422	1	Spacer	-
15	24M7238	2	Washer	8.700 X 17 X 2 mm
16	19M7865	2	Screw	M8 X 16
17	R105216	2	Washer	-
18	12M6601	4	Disk Spring	14.200 X 28 X 1.500 mm
19	19M7803	2	Screw	M8 X 70
20	H21957	1	O-Ring	-
21	RE42486	2	Lever	-
22	26H70	4	Shaft Key	1/8" X 1/2"
23	19M8505	4	Screw	M6 X 25
24	RE42487	2	Lever	-
25	SJ300766	1	Lever	Position Feedback
26	SU48081	1	Plug	-
27	R26871	2	Snap Ring	-
28	24H1849	2	Washer	17/32" X 1" X 0.036"
29	R32507	1	Snap Ring	-
30	24M7038	1	Washer	13.500 X 24 X 2.500 mm
31	R114057	1	Lever	-
32	RE45979	1	Lever	-
33	R114360	1	Washer	-
34	SU295032	1	Shaft	Draft Feedback
35	R105174	2	Link	-
36	24M7047	1	Washer	13 X 24 X 2.500 mm
37	R72653	4	Snap Ring	-
38	R242282	1	Bracket	-
39	19M7785	2	Screw	M10 X 25
40	14M7274	4	Nut	M10
41	24H1781	1	Washer	13/32" X 7/8" X 1/4"
42	RE42501	1	Link End	-
43	19M8162	1	Screw	M10 X 40
44	R105201	1	Pin	-
45	R105189	1	Clevis	-
46	R114430	1	Washer	-
47	14M7303	1	Flange Nut	M6
48	R114429	1	Rod	-
49	SU59011	1	Rod	Draft Sensing
50	11M7009	1	Cotter Pin	2 X 16 mm
51	24M7096	2	Washer	10.500 X 18 X 1.600 mm
52	R105187	1	Compression Spring	-
53	14M7401	1	Lock Nut	M12

Rockshaft Control Levers and Linkages, W/O EQRL W/O ILC
