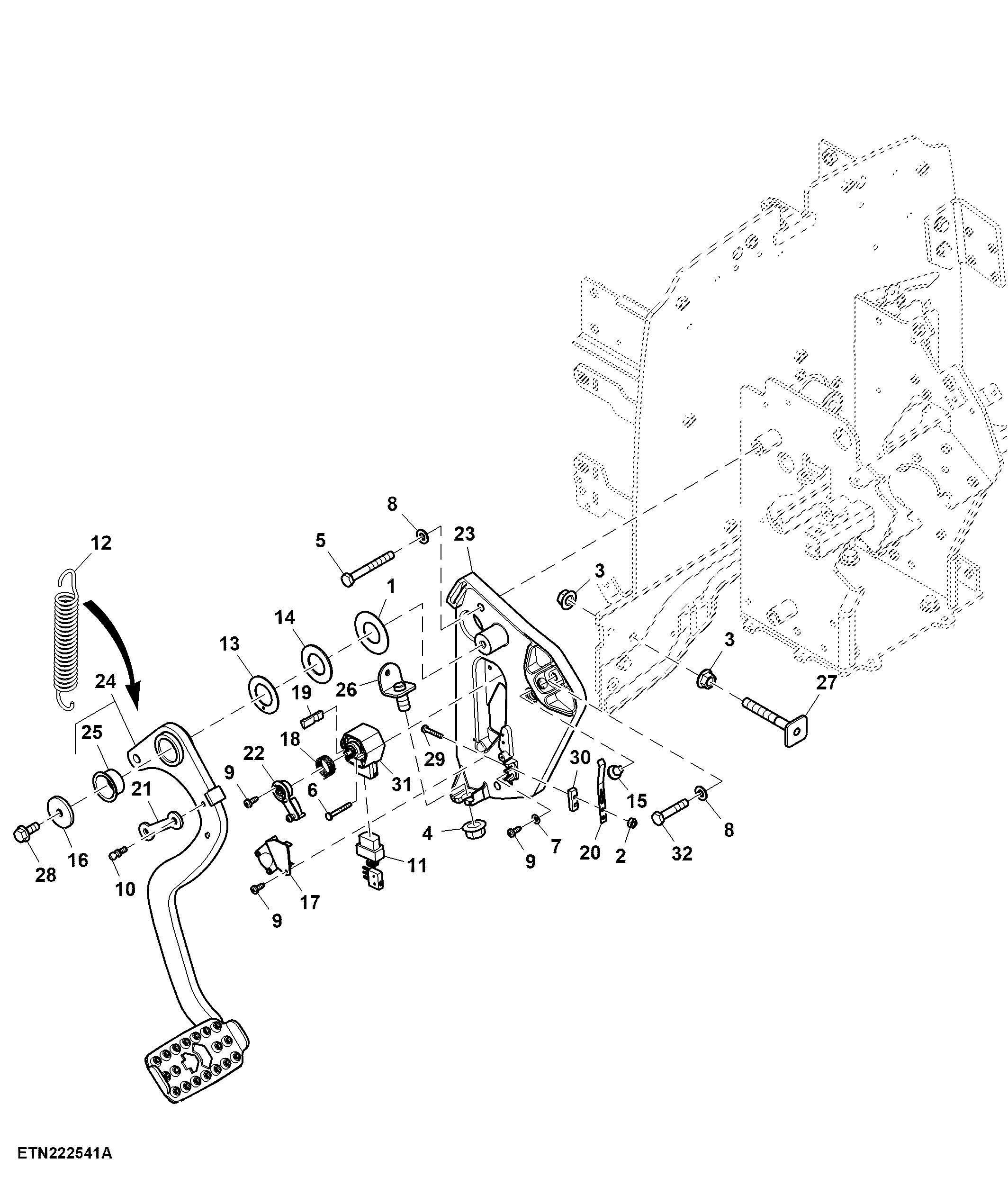

Clutch Pedal and Linkage, Electro-Hydraulic

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7127	1	Disk Spring	25.400 X 50 X 1.250 mm
2	14M7139	2	Nut	M4
3	14M7296	2	Flange Nut	M10
4	14M7299	1	Flange Nut	M12
5	19M8402	2	Cap Screw	M8 X 65
6	21M7474	2	Screw	M4 X 32
7	24M7029	1	Shim	TK = 0.50 mm
8	24M7055	3	Washer	8.400 X 16 X 1.600 mm
9	37M7307	5	Screw	M3 X 8
10	55M7013	1	Ball Stud	-
11	AL158036	1	Wiring Harness	-
12	H104075	1	Extension Spring	-
13	L115028	1	Washer	-
14	L115989	1	Washer	-
15	L150079	1	Bumper	-
16	L150084	1	Washer	-
17	L150085	1	Shield	-
18	L150088	1	Torsion Spring	-
19	L150594	1	Stop	-
20	L153355	1	Leaf Spring	-
21	L156822	1	Ball Joint	-
22	L157681	1	Lever	-
23	R277770	1	Bracket	-
24	SJ14148	1	Pedal	-
25	L150082	1	Bushing	-
26	SJ14205	1	Bracket	Clutch Spring Mounting
27	SJ16525	1	Weld Stud	-
28	19M7866	1	Screw	M8 X 20
29	21M7369	2	Screw	M4 X 25
30	SU31115	1	Strap	-
31	AL175214	1	Sensor	Rotary Position
32	19M7922	1	Cap Screw	M8 X 40

Clutch Pedal and Linkage, Electro-Hydraulic

Нет текстового описания
