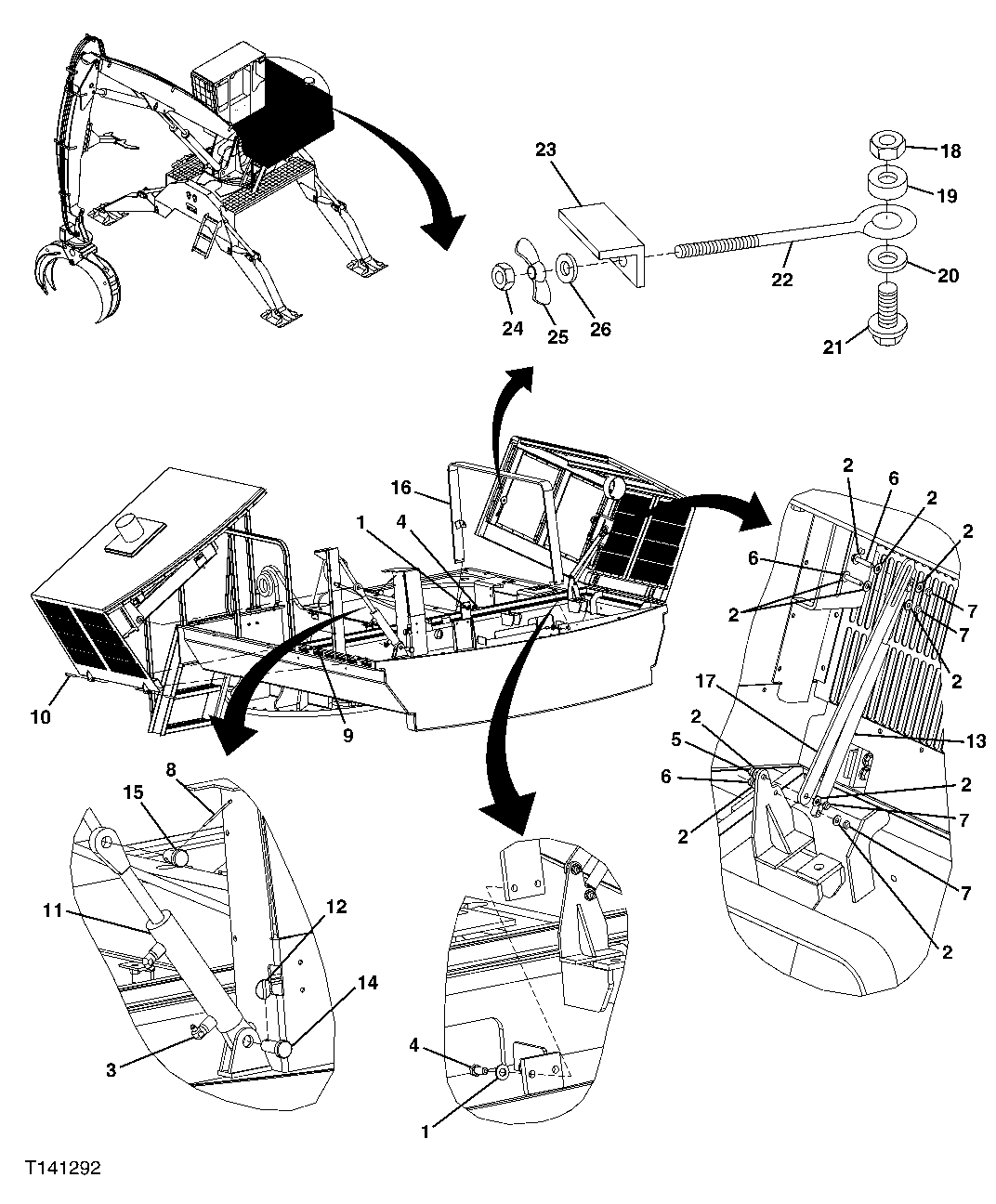

TURNTABLE GROUP-CONTINUED

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R70663	8	Washer	(SUB FOR 810011600)
2	24M7036	10	Washer	9 X 16 X 1.600 mm, (SUB FOR 810768000)
3	X2103-6-4	2	Elbow Fitting	(SUB FOR 810952700)
4	19M8011	4	Cap Screw	M12 X 30, (SUB FOR 810985000)
5	19M7513	1	Cap Screw	M8 X 30, (SUB FOR 810977100)
6	19M7922	3	Cap Screw	M8 X 40, (SUB FOR 811117900)
7	14M7327	4	Lock Nut	M8, (SUB FOR 811268200)
8	811076200	1	Cotter Pin	-
9	F003590	4	LOCK NUT	(SUB FOR 811268400)
10	19M7914	4	Cap Screw	M12 X 120, (SUB FOR 841986400)
11	F300792	1	Cylinder	-
11	F302212	1	Repair Kit	PACKING
12	F301691	1	Pin	-
13	F303550	1	Cylinder	-
14	F303897	1	Pin	-
15	F303898	1	Pin	-
16	F307903	1	Hoop	-
17	F305228	1	Plate	-
18	14H1040	1	Nut	(SUB FOR 810087700)
19	F305087	1	Spacer	-
20	24H1347	1	Washer	(SUB FOR 811831400)
21	19H3217	1	Cap Screw	(SUB FOR 810080400)
22	F304018	1	Eyebolt	-
23	-	1	Part 24	-
24	K40003	1	Lock Nut	(SUB FOR 810677900)
25	14H827	1	Wing Nut	3/8", (SUB FOR 810172300)
26	24M7433	1	Washer	(SUB FOR 810309800)
