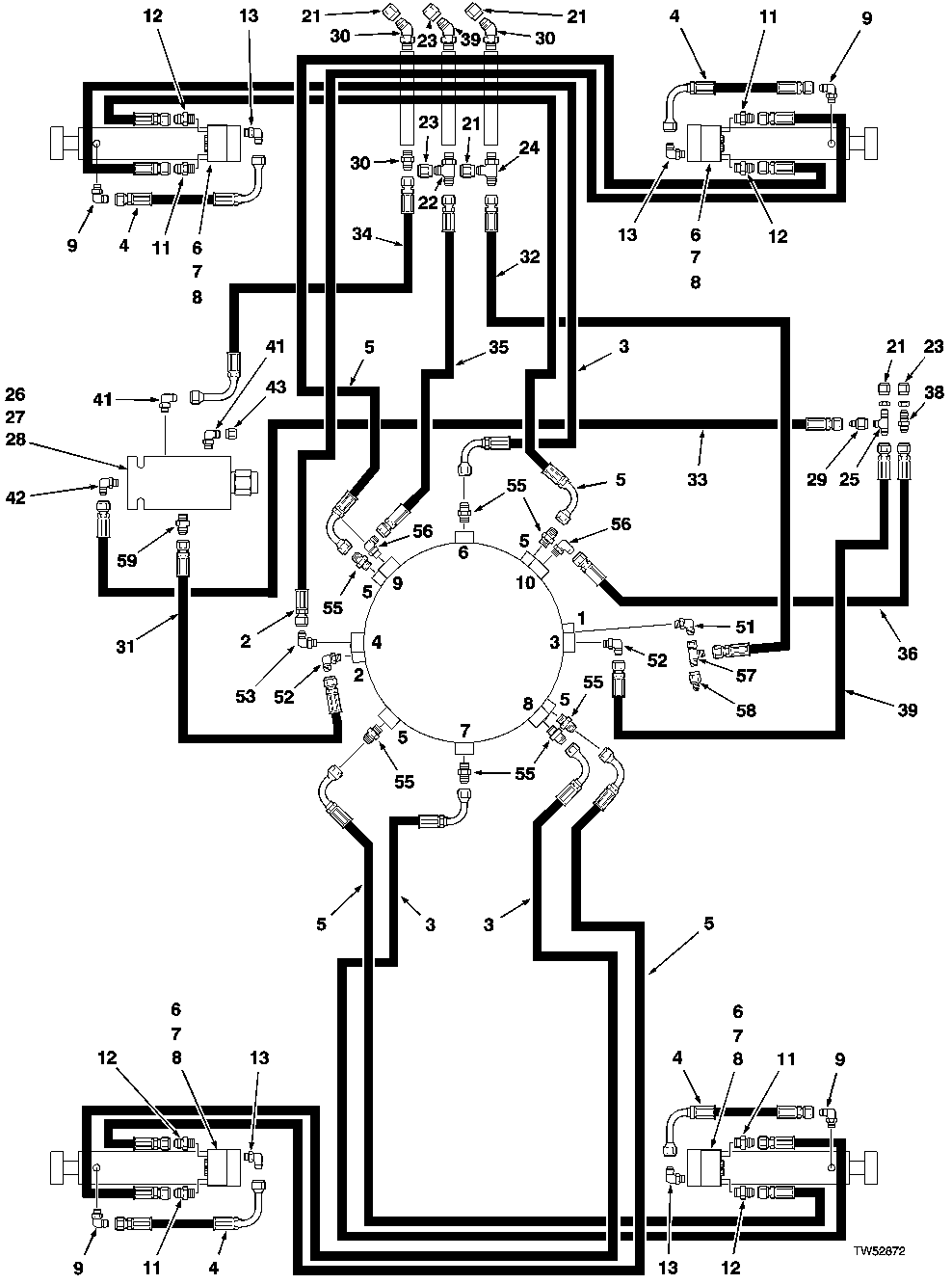

LOWER HYDRAULIC SYSTEM

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	811256500	1	Hydraulic Hose	-
3	810910400	3	Hydraulic Hose	-
4	F304360	4	Hydraulic Hose	-
5	811787900	4	Hydraulic Hose	-
6	F123682	4	Hydraulic Pressure Valve	-
6	F435970	1	Check Valve	NLA
6	X05HP-8	2	Fitting Plug	(SUB FOR 810529100)
6	T57246	1	O-RING	(SUB FOR 810073900)
6	F435971	1	Seal Kit	-
7	19H3031	8	Cap Screw	3/8" X 2-1/2", (SUB FOR 810080700)
8	24M7433	8	Washer	10.500 X 20 X 2 mm, (SUB FOR 810309800)
9	-	4	Part 12	-
11	F309060	4	Orifice	NLA
12	X0503-12-12	4	Adapter Fitting	(SUB FOR 810115800)
13	810289600	4	ELBOW 90 DEG	-
20	X20R6X-S	1	Tee Fitting	(SUB FOR 810703800)
21	U45826	5	Fitting	(SUB FOR 810790600)
22	X053T-8-8	1	Tee Fitting	(SUB FOR 810370000)
23	X8FNTX-S	3	Fitting	(SUB FOR 810748100)
24	X053T-16-16	1	Fitting	(SUB FOR 810549900)
25	-	1	Part 21	( F305288 NLA)
26	F123686	1	Hydraulic Pressure Valve	DIVERTER
26	F436103	1	Hydr./Pilot Control Valve	(SUB FOR F435984)
26	F435985	1	Seal Kit	-
27	19M8539	2	Cap Screw	M8 X 90, (SUB FOR 810956900)
28	24M7036	2	Washer	9 X 16 X 1.600 mm, (SUB FOR 810768000)
29	F304566	1	Adapter Fitting	-
30	X16F5OX-S	1	Adapter Fitting	(SUB FOR X0503-16-16)
31	811043700	1	Hydraulic Hose	-
32	F304393	1	Hydraulic Hose	-
33	F309144	1	Hydraulic Hose	-
34	811052700	1	HOSE-HYD*1.00X16 - (DEUTZ ONLY)	(SUB FOR 810932300)
35	811248000	1	Hydraulic Hose	-
36	811246900	1	HOSE-HYD*0.50X56 - (660)	-
37	X0603-20-12	1	Reducer	(SUB FOR 810704300)
38	X8WTX-WLN-S	1	Union Fitting	(SUB FOR 810328400)
39	810480000	1	Hydraulic Hose	(SUB FOR 810479800)
41	810353500	2	ELBOW-90 DEG.	-
42	810280500	1	ELBOW-90 DEG. -	-
43	U45826	1	Fitting	(SUB FOR 810790600)
51	X20C5OX-S	1	Elbow Fitting	(SUB FOR 810236000)
52	810353500	1	ELBOW-90 DEG.	-
53	810289600	1	ELBOW 90 DEG	-
54	X8FNTX-S	1	Fitting	(SUB FOR 810748100)
55	X0503-12-12	1	Adapter Fitting	(SUB FOR 810115800)
56	X8C5OX-S	1	Elbow Fitting	(SUB FOR 810112100)
57	X20R6X-S	1	Tee Fitting	(SUB FOR 810703800)
58	X0603-20-12	1	Reducer	(SUB FOR 810704300)
59	X16F5OX-S	1	Adapter Fitting	(SUB FOR X0503-16-16)
