Открытый узел

JIB BOOM CYLINDER

JIB BOOM CYLINDER

JIB BOOM CYLINDER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

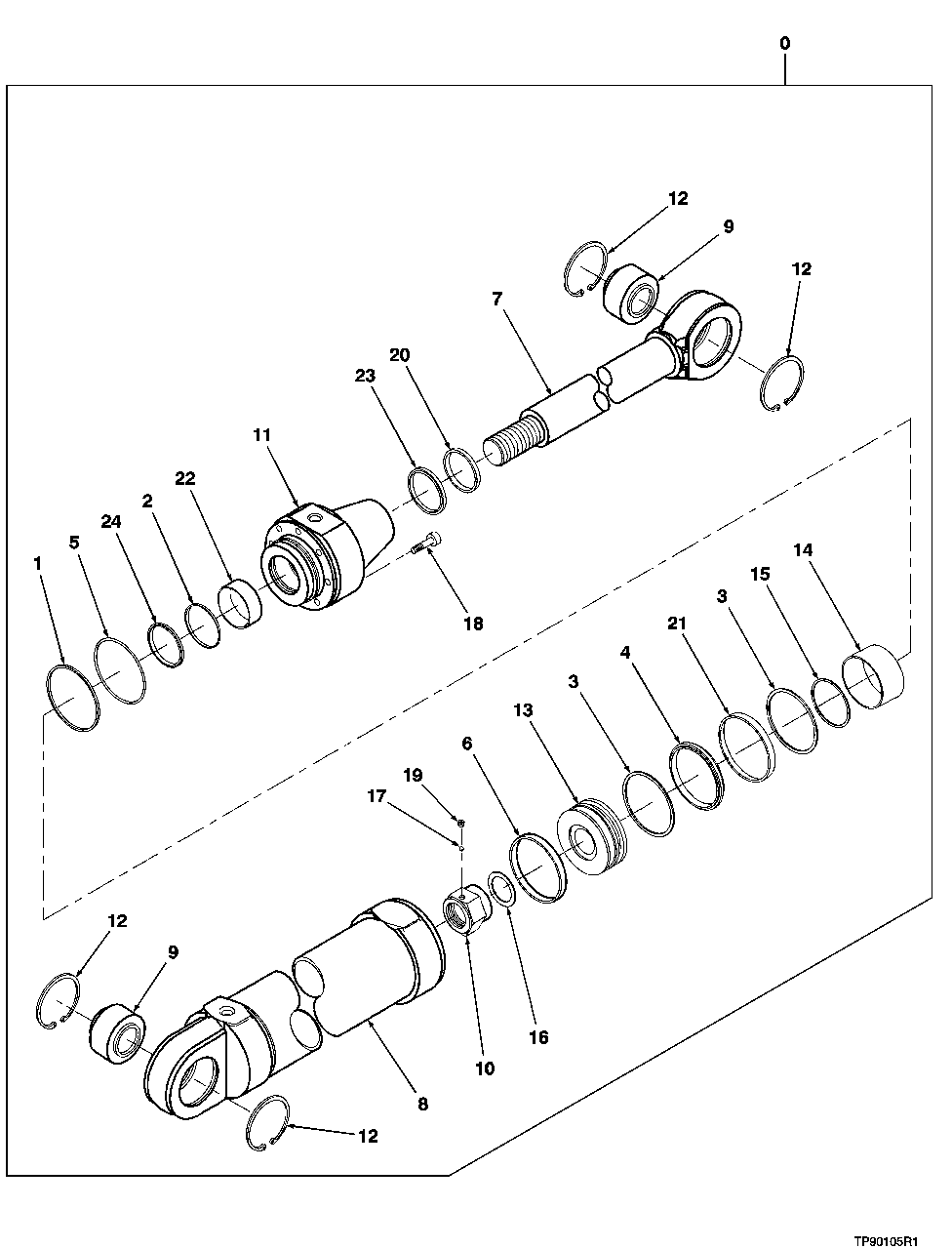

JIB BOOM CYLINDER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	F307438	1	Cylinder	NLA, JIB BOOM
1	H171487	1	Back-Up Ring	(A) (SUB FOR F304108)
2	-	1	Part 3	(B) (SUB FOR F304072)
3	-	2	Part 4	(A)
4	-	1	Part 5	(A)
5	R89632	1	Ring	(A) (SUB FOR F304107)
6	R85229	1	Wear Ring	(A) (SUB FOR F304106)
7	AH161451	1	Rod	(SUB FOR F304112)
8	-	1	Part 9	-
9	AH161452	2	Bushing	(SUB FOR F305022)
10	H155924	1	Nut	(SUB FOR F304087)
11	H163665	1	Hydr. Cylinder Rod Guide	(SUB FOR F304124)
12	H164449	4	Snap Ring	(SUB FOR F304090)
13	H164412	1	Piston	(SUB FOR F304125)
14	H155319	1	Ring	(SUB FOR F304122)
15	H155320	1	Seal	(SUB FOR F304123)
16	T108030	1	Shim	(SUB FOR F304092 OR 0309013)
17	T13624	1	Ball	(SUB FOR F305023)
18	H164413	8	Bolt	-
19	22M7009	1	Set Screw	(SUB FOR F304095)
20	AH157291	1	Seal	(B) (SUB FOR F304070)
21	-	1	Part 22	(A)
22	H163980	1	Bushing	(B) (SUB FOR F304085)
23	H163979	1	Seal	(B) (SUB FOR F304084)
24	H165482	1	Seal	(B) (SUB FOR F304086)
25	AH159192	1	Hydraulic Cylinder Kit	(SUB FOR F304056 ) (ALSO ORDER H173388)REPAIR NOT ILLUSTRATED
26	AH137211	1	Hydraulic Cylinder Kit	(SUB FOR F304097)REPAIR NOT ILLUSTRATED
27	AH157292	1	Seal	(SUB FOR F304071)ASSEMBLY NOT ILLUSTRATED
