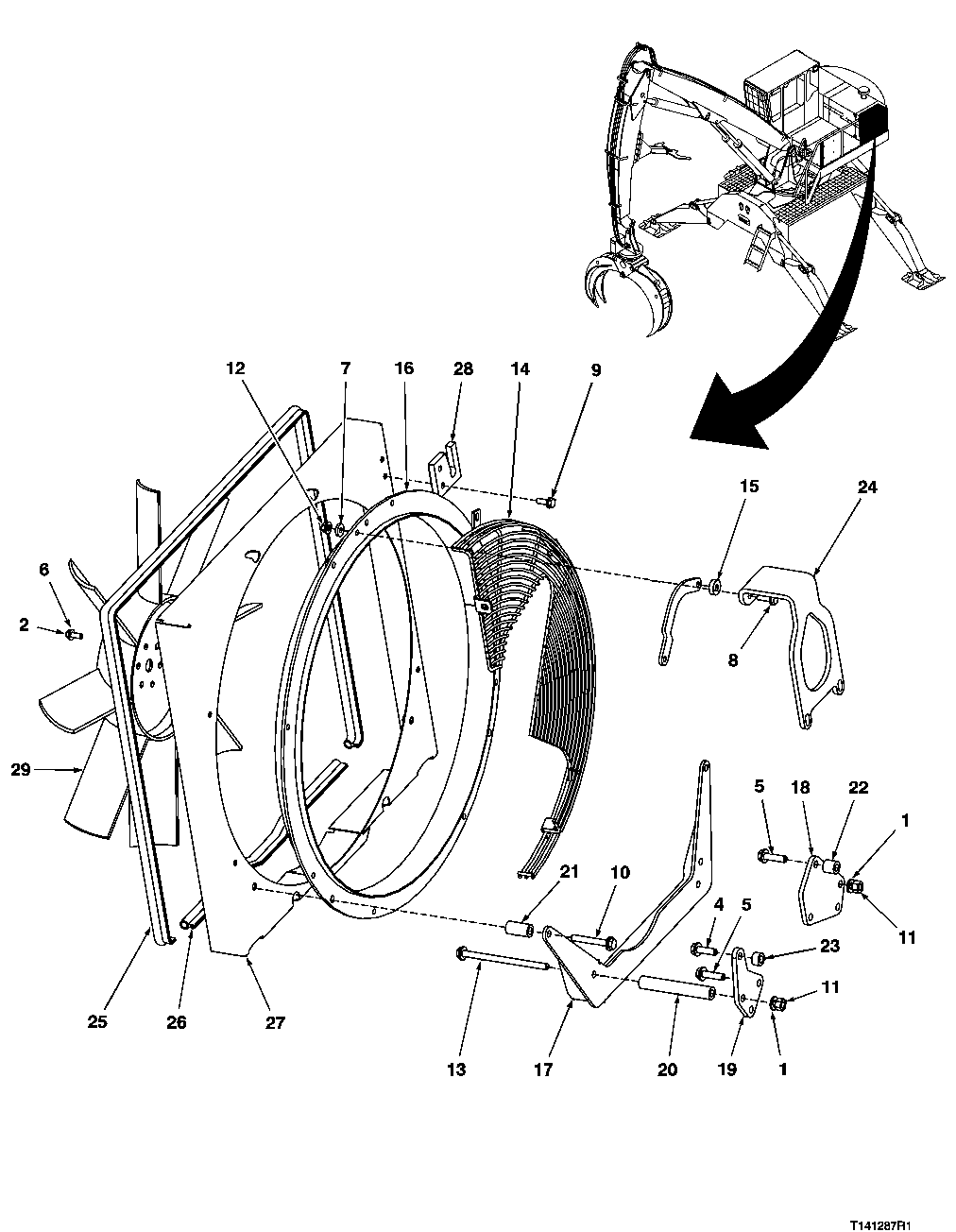

FAN GROUP

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R70663	14	Washer	(SUB FOR 810011600)
2	19H2676	6	Cap Screw	3/8" X 1", (SUB FOR 810080100)
4	19H2473	1	Cap Screw	1/2" X 1-3/4", (SUB FOR 810082400)
5	19H2735	3	Cap Screw	1/2" X 2", (SUB FOR 810082500)
6	24M7433	14	Washer	10.500 X 20 X 2 mm, (SUB FOR 810309800)
7	810309900	4	Washer	-
8	19M7550	3	Cap Screw	M10 X 35, (SUB FOR 810899400)
9	19M7662	6	Cap Screw	M10 X 30, (SUB FOR 810965500)
10	19M7943	2	Cap Screw	M12 X 90, (SUB FOR 811118000)
11	14M7302	4	Weld Nut	M12, (SUB FOR 811457400)
12	14M7274	3	Nut	M10, (SUB FOR 811898100)
13	19M7905	4	Cap Screw	M12 X 200, (SUB FOR 811966700)
14	810937800	4	BOLT*M12X1.75-25	-
14	F307130	1	Guard	L.H W/AIR CONDITIONING
14	19M7872	1	Cap Screw	M12 X 25, (SUB FOR 810937800)
14	F307977	1	Guard	L.H. LOWER W/AIR CONDITIONING
15	F308078	1	Spacer	NLA
16	F307512	1	Shroud	-
17	F307515	1	Bracket	-
18	F307518	1	Plate	-
19	F307519	1	Plate	-
20	F307520	4	Pipe	-
21	F307521	2	Pipe	-
22	F307522	3	Pipe	-
23	F307523	1	Pipe	NLA
24	F307524	1	Bracket	-
25	F309038	1	Seal	(SUB FOR F307685)
26	F309038	1	Seal	(SUB FOR F307686)
27	F307700	1	Shroud	-
28	F308008	1	Support	-
29	F308937	1	Fan	-
