STEERING HYDRAULIC LINES (STRADDLE MOUNT)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE224842	1	Hydraulic Hose	RETURN
2	T77857	8	O-Ring	-
3	38H5003	3	Adapter Fitting	-
4	51M7043	4	O-Ring	(MFWD) 15.300 X 2.200 mm
4	51M7043	5	O-Ring	(2WD) 15.300 X 2.200 mm
5	61M5003	2	Adapter Fitting	ORDER 38H5003, 51M7043 AND T77857
6	19M7801	1	Screw	M8 X 60, HS=10.9
7	T76719	1	Clamp	-
8	H141966	1	Sleeve	-
9	RE200831	1	Hydraulic Hose	-
10	38H5071	2	Elbow Fitting	-
11	61M5071	2	Elbow Fitting	ORDER 38H5071, 51M7043 AND T77857
12	RE208757	1	Oil Line	RH
13	RE208758	1	Oil Line	LH
14	R198654	1	Bracket	-
15	R35668	1	Clamp	-
16	19M7866	1	Screw	M8 X 20, HS=10.9
17	14M7298	1	Flange Nut	M8
18	19M7784	1	Screw	M10 X 20, HS=10.9
20	38H5023	2	Elbow Fitting	-
21	57M7041	2	Elec. Connector Terminal	(MFWD)
23	RE199323	1	Hydraulic Hose	(2WD) RH
19A	RE235156	2	Hydraulic Hose	(MFWD) LH AND RH
19B	RE235154	1	Hydraulic Hose	(2WD) LH
22A	61M5023	2	Elbow Fitting	(MFWD) ORDER 38H5071, 51M7043 AND T77857
22B	RE58597	2	Elbow Fitting	(2WD)

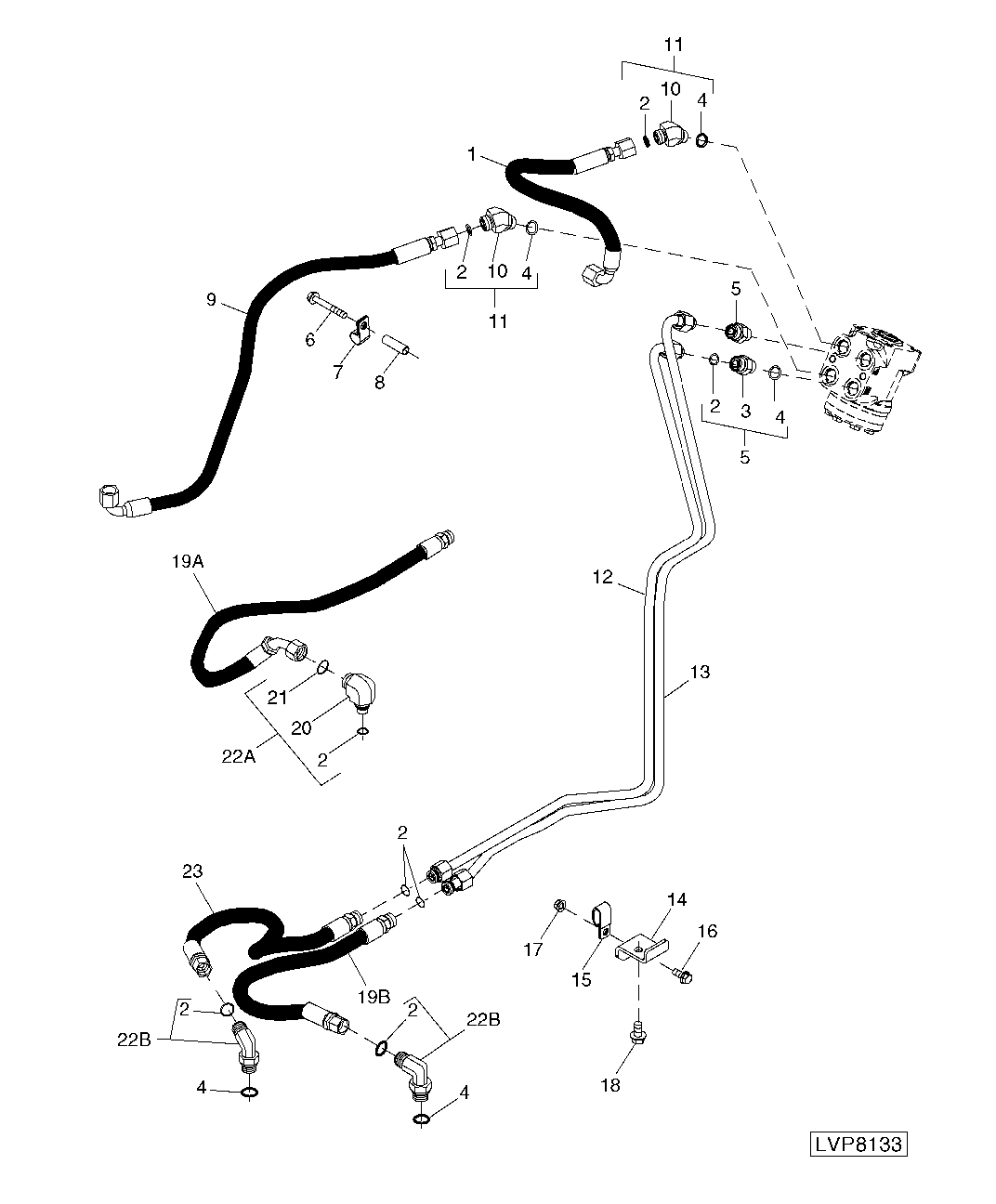

STEERING HYDRAULIC LINES (STRADDLE MOUNT)

Нет текстового описания
