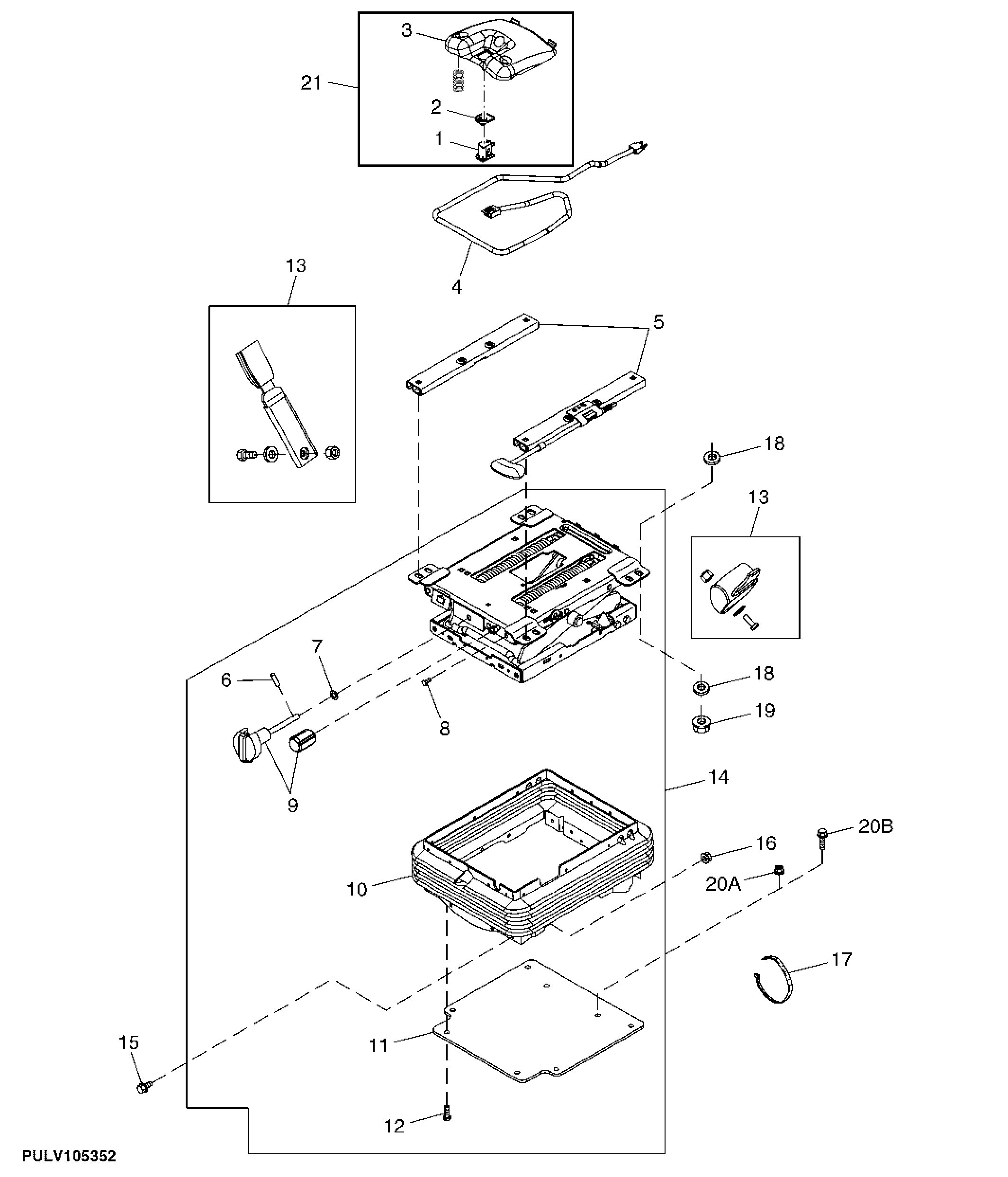

SEAT SUSPENSION (MECHANICAL)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM131968	1	Switch	-
2	R232933	1	Boot	-
3	R232908	1	Bracket	-
4	RE232935	1	Wiring Harness	-
5	RE232912	1	Seat Kit	-
6	34M7094	1	Spring Pin	4 X 16 mm
7	24M7096	1	Washer	10.500 X 18 X 1.600 mm
8	LVU13979	14	Plug	-
9	SJ12672	1	Seat Knob Kit	(SUB FOR RE233566)
10	R236141	1	Boot	-
11	R236140	1	Plate	-
12	19M8386	4	Screw	(STRADDLE MOUNT) M8 X 25, HS=10.9
12	19M7139	4	Cap Screw	(CAB) M8 X 20
13	LVA12335	1	Belt Kit	SEAT BELT
14	RE233287	1	Seat Suspension	-
15	19M7774	2	Screw	M6 X 12, HS=10.9
16	14M7303	2	Flange Nut	M6
17	R44302	2	Tie Band	-
18	-	7	Part 19	(CAB)
19	-	4	Part 20	(CAB)
21	MIA10638	1	Switch	-
..	RE197835	1	Seat	(STRADDLE MOUNT) (CONTAINS ALL PARTS ON THIS PAGE - ADDITIONAL COMPONENTS LISTED ON PREVIOUS PAGES)
..	RE219547	1	Seat	(CAB) (CONTAINS ALL PARTS ON THIS PAGE - ADDITIONAL COMPONENTS LISTED ON PREVIOUS PAGES)
20A	14M7298	4	Flange Nut	(CAB) M8
20B	19M8386	4	Screw	(STRADDLE MOUNT) M8 X 25, HS=10.9
