Открытый узел

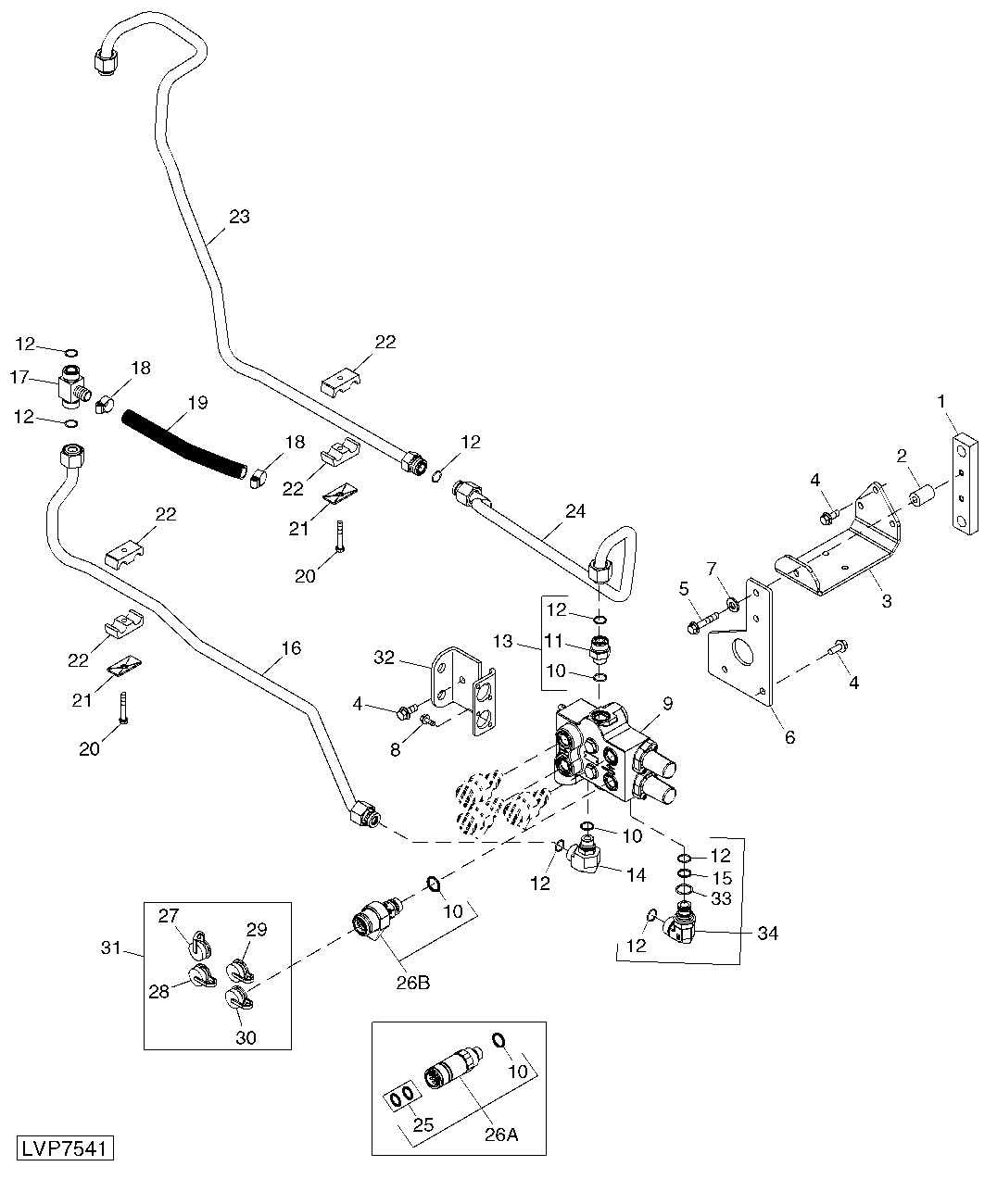

HYDRAULIC LINES DUAL MID SCV (CAB)

HYDRAULIC LINES DUAL MID SCV (CAB)

HYDRAULIC LINES DUAL MID SCV (CAB)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HYDRAULIC LINES DUAL MID SCV (CAB)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R226714	1	Strap	-
2	R226713	2	Spacer	-
3	RE215845	1	Bracket	-
4	19M7785	6	Screw	M10 X 25, HS=10.9
5	19M8528	2	Screw	M10 X 55, HS=10.9
6	R236044	1	Bracket	-
7	24M7242	2	Washer	21.400 X 42 X 5 mm
8	19M7775	4	Screw	M6 X 16, HS=10.9
9	RE195481	1	Selective Control Valve	(SEE SEPARATE ASSEMBLY)
10	51M7045	6	O-Ring	19.300 X 2.200 mm
11	38H5121	1	Adapter Fitting	-
12	T77858	7	O-Ring	-
13	61M5121	1	Adapter Fitting	-
14	38H5066	1	Elbow Fitting	-
15	R46702	1	Back-Up Ring	-
16	RE243876	1	Oil Line	(SUB FOR RE204282)
17	RE208063	1	Tee Fitting	-
18	TY22467	2	Clamp	-
19	TY22563	1	Bulk Hose	( 229 MM (9.0 IN), CUT TO LENGTH, (SUB FOR R208340, OR R275851THIS APPLICATION)
20	19M7981	2	Cap Screw	M8 X 55, HS=10.9
21	H112567	2	Plate	-
22	H135155	4	Clamp	-
23	RE243889	1	Oil Line	(SUB FOR RE215966)
24	RE215965	1	Oil Line	-
25	RE186599	4	Seal	SEAL
27	-	1	Part 29	RED, (ORDER AW28043)
28	-	1	Part 30	YELLOW, (ORDER AW28043)
29	-	1	Part 31	BLUE, (ORDER AW28043)
30	W42417	1	Plug	BLACK
31	AW28043	1	Plug	DUST CAP AND PLUG
32	R236048	1	Bracket	-
33	51M7047	1	O-Ring	23.600 X 2.900 mm
34	RE209497	1	Elbow Fitting	-
26A	RE219421	4	Hyd. Quick-Connect Coupler	ORDER RE255757
26B	AW33193	4	Seal Kit	-
26B	RE255757	4	Hyd. Quick-Connect Coupler	(INCLUDES AW33193)
