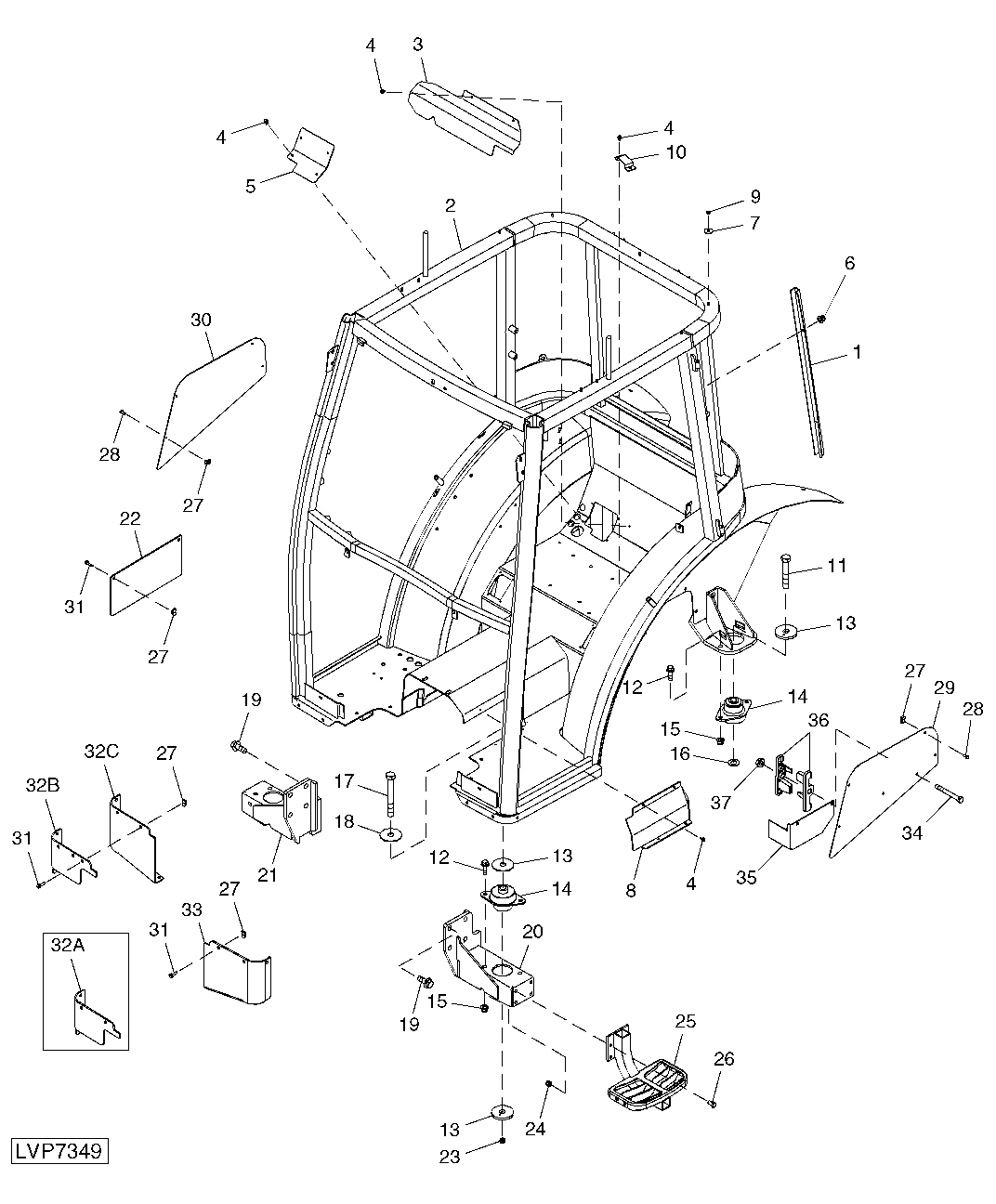

CAB AND CAB MOUNTING BRACKETS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R232296	1	Cover	-
2	RE206751	1	Cab Frame	-
3	R232295	1	Cover	-
4	37M7089	12	Screw	M6 X 12
5	R229789	1	Cover	-
6	14M7265	2	Lock Nut	M5
7	24M7139	9	Washer	6.400 X 18 X 1.600 mm
8	R229790	1	Cover	-
9	14M7165	9	Lock Nut	M6
10	R232297	1	Strap	-
11	19H3415	2	Cap Screw	3/4" X 5-1/2", (HS, SAE 8)
12	19M7791	8	Bolt	M12 X 40, HS=10.9
13	L157400	6	Washer	-
14	RE73773	4	Isolator	-
15	14M7401	8	Lock Nut	M12
16	24M7349	2	Washer	21 X 37 X 3 mm
17	19H3612	2	Cap Screw	3/4" X 6-1/4", (HS, SAE 8)
18	24M7290	2	Washer	20 X 75 X 3 mm
19	19M7793	8	Screw	M16 X 40, HS=10.9
20	RE199938	1	Support	LH
21	RE199939	1	Support	RH
22	R228058	1	Cover	RH
23	K40016	2	Lock Nut	-
24	14M7167	4	Lock Nut	M10
25	RE228057	1	Step	-
26	19M7785	4	Screw	M10 X 25, HS=10.9
27	R135870	16	Nut	-
28	21M7246	8	Screw	M6 X 16
29	R228867	1	Plate	LH
30	CE18507	1	Cover	RH
31	19M7863	8	Screw	M6 X 25, HS=10.9
33	SU291128	1	Shield	LH; SUB FOR CE18517
34	19M7529	2	Cap Screw	M6 X 55
35	R219732	1	Cover	(USE WITH TRACTOR CONTROLLER, RE218346)
36	R231112	4	Isolator	-
37	14M7303	2	Flange Nut	M6
32A	R226583	1	Cover	(WITH MID SCV) RH, (SUB R246351, THIS APPLICATION)
32B	R246351	1	Cover	(WITH MID SCV) RH
32C	CE18516	1	Cap	(WITHOUT MID SCV) RH
