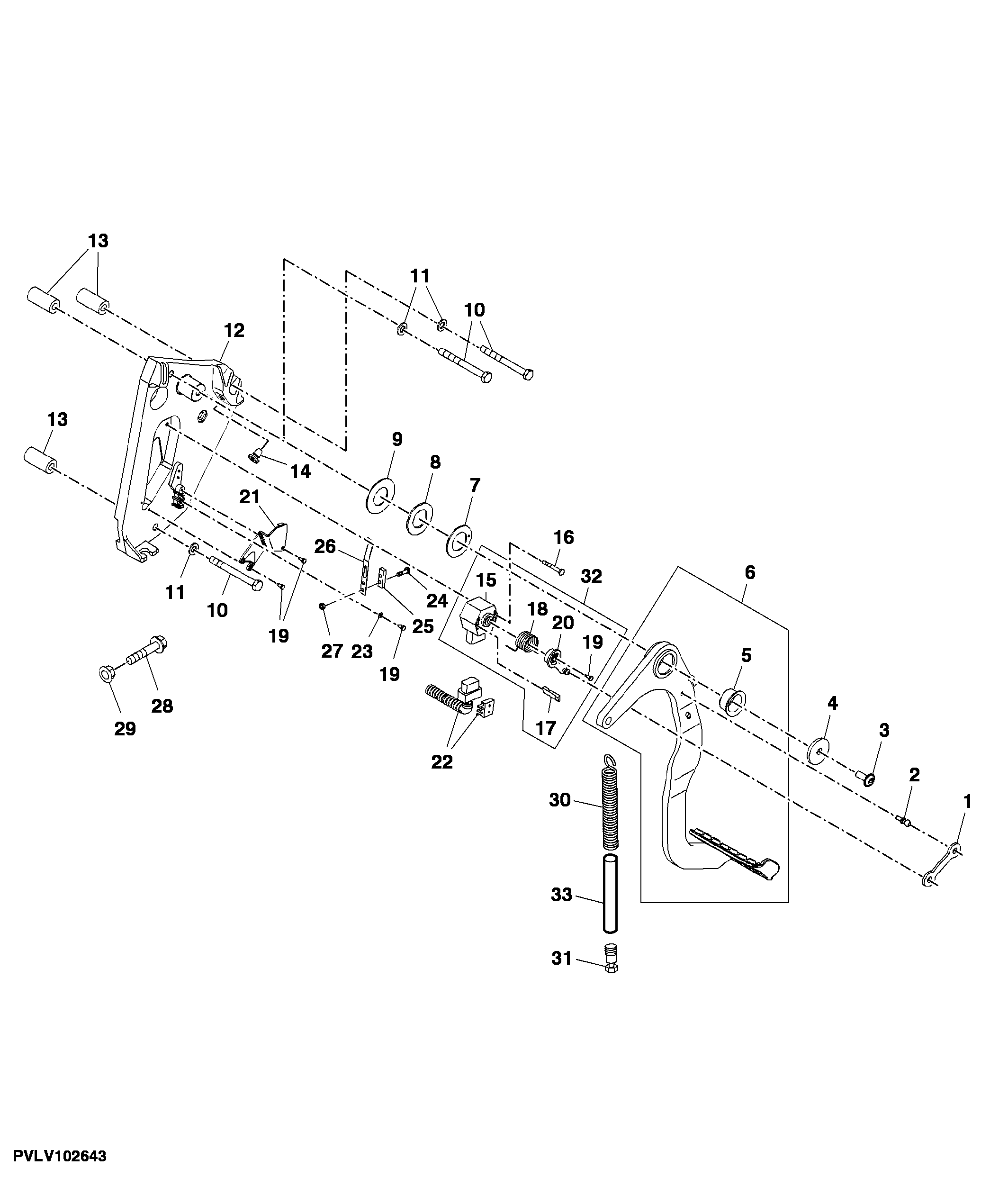

CLUTCH PEDAL AND LINKAGE (POWRREVERSER™ TRANSMISSION) (STRADDLE MOUNT)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L156822	1	Ball Joint	-
2	55M7013	1	Ball Stud	-
3	L150023	1	Screw	-
4	L150084	1	Washer	-
5	L150082	1	Bushing	-
6	RE235082	1	Pedal	-
7	L115028	1	Washer	-
8	L115989	1	Washer	-
9	12M7127	1	Disk Spring	25.400 X 50 X 1.250 mm
10	19M7325	3	Cap Screw	M8 X 80
11	24M7055	3	Washer	8.400 X 16 X 1.600 mm
12	R210787	1	Bracket	(SUB R277770)
13	R111654	3	Spacer	-
14	L150079	1	Bumper	-
15	AL117898	1	Sensor	-
16	21M7474	2	Screw	M4 X 32
17	-	1	Part 17	(NSEP), (SUB FOR L150594 ) (ORDER AL158070)
18	L150088	1	Torsion Spring	-
19	37M7307	5	Screw	M3 X 8
20	L157681	1	Lever	-
21	L150085	1	Shield	-
22	AL158036	1	Wiring Harness	-
23	24M7029	1	Shim	-
24	21M7252	2	Screw	M4 X 16
25	L153901	1	Strap	-
26	L153355	1	Leaf Spring	-
27	14M7139	2	Nut	M4
28	19M7806	1	Screw	M10 X 50, HS=10.9
29	14M7296	1	Flange Nut	M10
30	R223781	1	Extension Spring	(INSTALL WITH SU294711)
31	L150087	1	Adapter Fitting	(SUB FOR L157051)
32	AL158070	1	Potentiometer	(ALSO INCLUDES L155439)
33	SU294711	1	Hose	-
..	L155439	1	Pressure Sensitive Adhesive	-

CLUTCH PEDAL AND LINKAGE (POWRREVERSER™ TRANSMISSION) (STRADDLE MOUNT)
