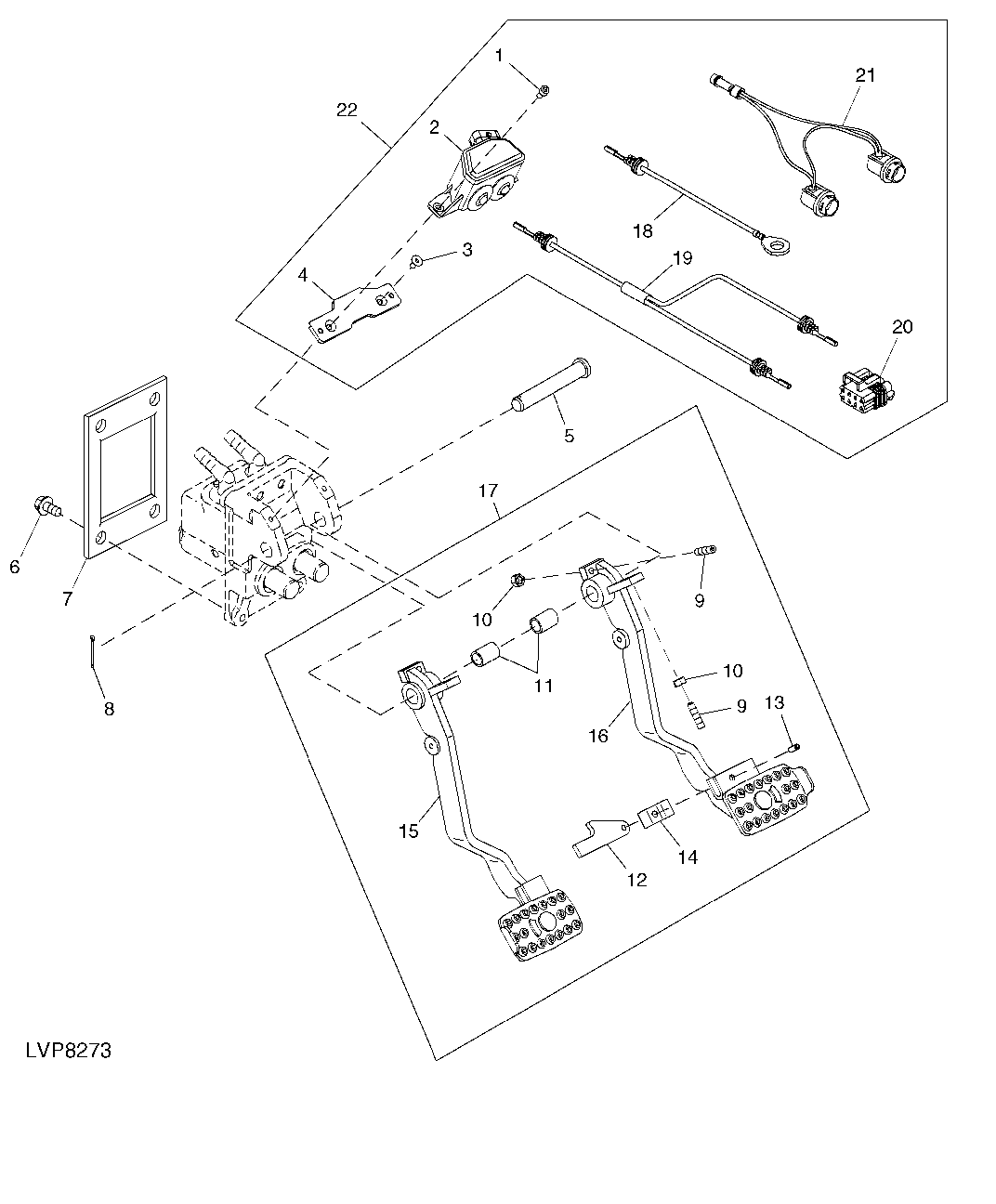

BRAKE PEDALS (ISOLATED OPEN OPERATOR STATION / CAB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8579	2	Screw	M6 X 10
2	AL156199	1	Pressure Switch	BRAKE LIGHT
3	19M9198	2	Screw	M6 X 12
4	L156135	1	Plate	-
5	SU299689	1	Pin	(SUB FOR R109329)
6	19M7784	4	Screw	M10 X 20, HS=10.9
7	R225225	1	Isolator	(CAB)
8	11M7017	1	Cotter Pin	3.200 X 32 mm
9	22M7168	4	Set Screw	M8 X 30
10	14M7273	4	Nut	M8
11	B177R	2	Bushing	-
12	R221354	1	Arm	-
13	34M7197	1	Spring Pin	6 X 16 mm
14	R50034	1	Leaf Spring	-
15	-	1	Part 15	LH, (ORDER RE221628)
16	-	1	Part 16	RH, (ORDER RE221628)
17	RE221628	1	Pedal	PEDAL
18	RE206241	1	Wiring Harness	ORDER SJ24853
19	RE216952	1	Chassis Wiring Harness	ORDER SJ24853
19	SJ24853	1	Wiring Harness	-
20	57M7261	1	Elec. Connector Housing	(SYNCSHUTTLE™ TRANSMISSION)
20	57M7296	1	Elec. Connector Accessory	(SYNCSHUTTLE™ TRANSMISSION)
20	57M7259	6	Elec. Connector Seal	(SYNCSHUTTLE™ TRANSMISSION)
21	RE223451	2	Wiring Harness	TAIL LIGHT HARNESS
22	LVB25729	1	Field Installation Kit	(MECHANICAL FRONT WHEEL DRIVE) ORDER BSJ10224; INCLUDES 14M7273 AND 22M7157
22	BSJ10224	1	Light Kit	-

BRAKE PEDALS (ISOLATED OPEN OPERATOR STATION / CAB)

Нет текстового описания
