POWER BEYOND QUICK COUPLER KIT (DUAL/TRIPLE SCV) (W/CAB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE187718	1	Bracket	-
2	T80306	1	Nut	-
3	T78716	1	Nut	-
4	14M7298	1	Flange Nut	M8
5	19M8318	1	Screw	M8 X 45, (HS=10.9)
6	RE45724	1	Hydraulic Hose	-
7	RE73115	1	Hydraulic Hose	-
8	RE73113	1	Hydraulic Hose	-
9	M135646	1	Union Fitting	-
10	19M8672	1	Screw	M14 X 25, (HS=10.9)
11	38H5146	1	Elbow Fitting	-
11	T77932	1	O-Ring	-
12	R120797	2	Snap Ring	-
13	RE45822	1	Breakaway Coupler	-
14	AR94522	2	Hydr. Quick Coupler Plug	-
15	R26375	2	O-Ring	-
16	38H1322	1	Elbow Fitting	-
17	T77932	4	O-Ring	-
18	51M7045	1	O-Ring	19.300 X 2.200 mm
19	T77857	1	O-Ring	-
20	RE188369	1	Hydraulic Hose	-
21	W42411	1	Cap	BLACK
22	-	1	Part 23	-
23	51M7045	2	O-Ring	19.300 X 2.200 mm
24	38H5018	2	Elbow Fitting	-
25	RE195713	1	Dipstick Tube	-
26	38H1475	1	Reducer	-
..	LVB25368	1	Quick Coupler	(COMPLETE GOODS) (INCLUDES R191381)

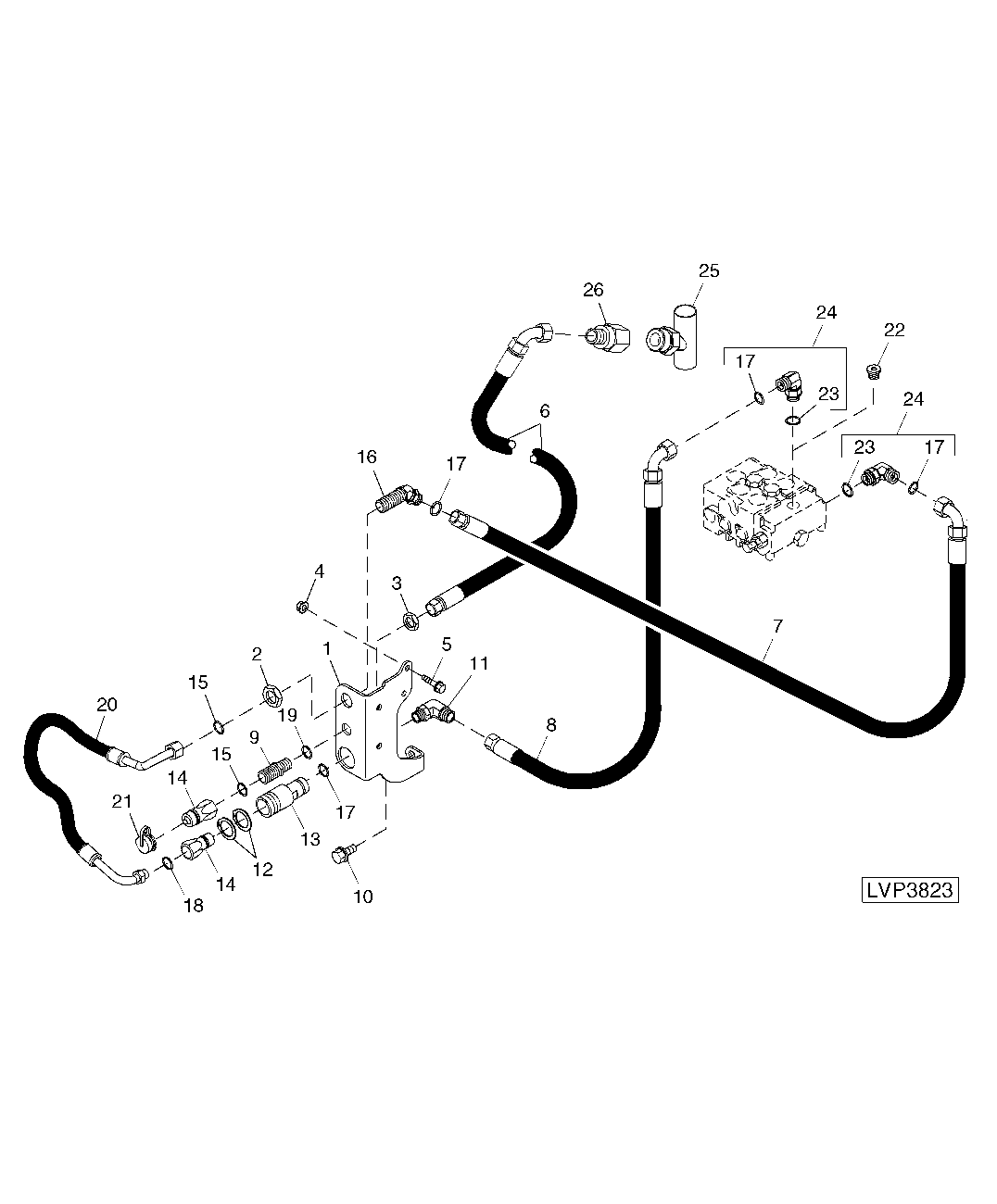

POWER BEYOND QUICK COUPLER KIT (DUAL/TRIPLE SCV) (W/CAB)

Нет текстового описания
