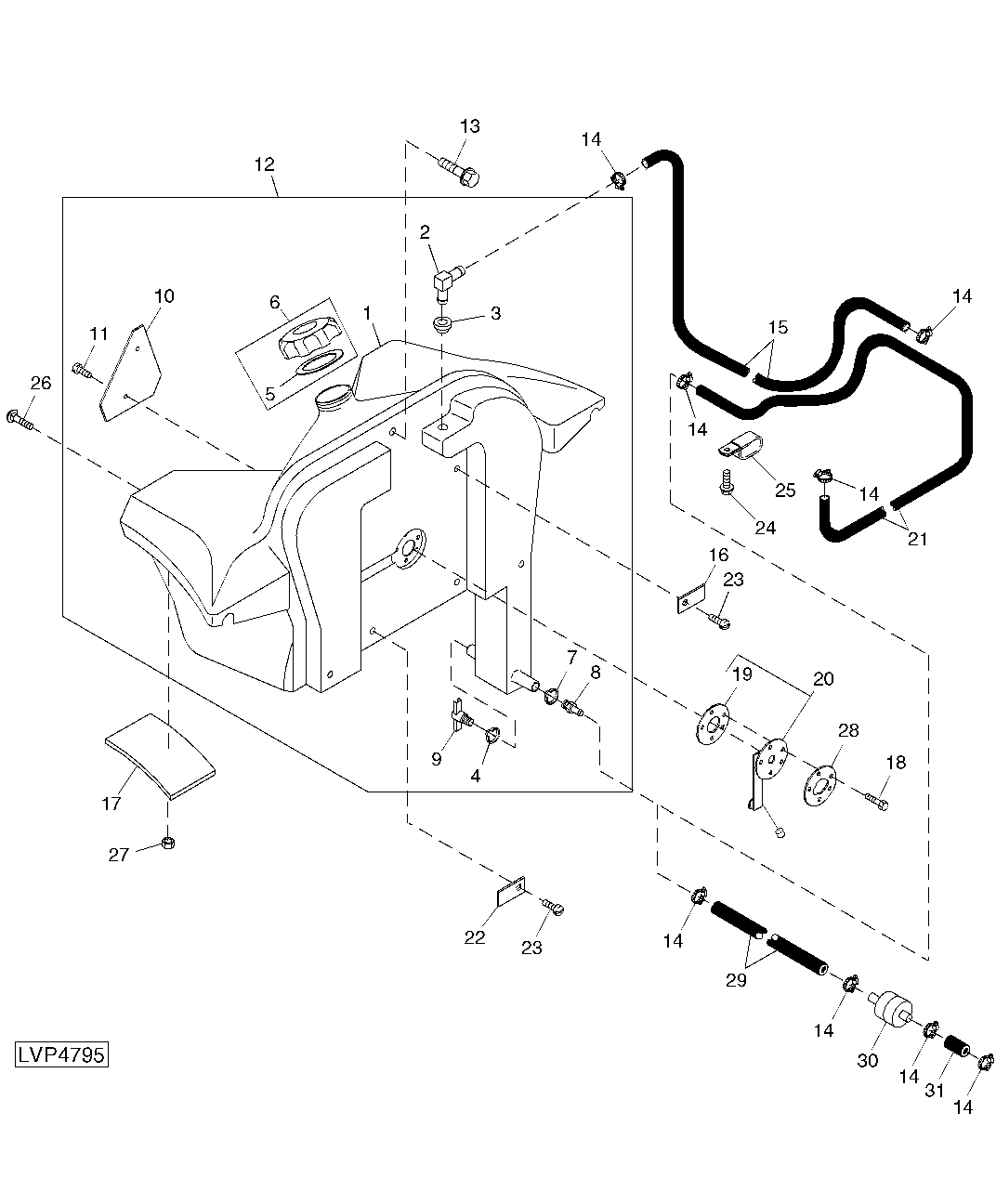

FUEL TANK AND HOSES (WITHOUT CAB)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(SUB FOR RE73383) (ORDER RE73384)
2	R119551	1	Elbow Fitting	-
3	M66005	1	Bushing	-
4	R105200	1	Clamp	-
5	R139714	1	Gasket	-
6	AM123508	1	Filler Cap	-
7	R105199	1	Clamp	-
8	R119990	1	Adapter Fitting	-
9	AT13740	1	Drain Valve	-
10	JD5929	1	SMV Emblem	-
11	21M7246	2	Screw	M6 X 16
12	SJ12910	1	Jumper	SUB FOR RE73384
13	19M7864	3	Screw	M8 X 12, (HS=10.9)
14	TY22462	4	Clamp	(SUB FOR AR48236)
14	TY22462	6	Clamp	(SUB FOR AR48236) (USE WITH RE220719)
15	TY22551	1	Bulk Hose	3353 MM (132 IN), (CUT TO LENGTH), RETURN
16	R119358	2	Strap	-
17	R119357	4	Pad	-
18	21M7265	5	Screw	M5 X 12
19	R125590	1	Gasket	-
20	RE190977	1	FUEL SENDER	(SUB FOR RE72215)
21	TY22552	1	Bulk Hose	2600 MM (102.5 IN), (CUT TO LENGTH), SUPPLY (SUB FOR R140534)
22	R109410	2	Strap	-
23	21M7285	4	Screw	M6 X 12
24	19M8832	1	Screw	M14 X 30, (HS=10.9)
25	R127657	1	Clamp	-
26	03M7216	2	Bolt	M8 X 50
27	14M7298	2	Flange Nut	M8
28	R194034	1	Ring	NLA
29	TY22552	1	Bulk Hose	2500 MM (98.5 IN), (CUT TO LENGTH), SUPPLY (SUB FOR R222399)
30	RE220719	1	Strainer	-
31	TY22552	1	Bulk Hose	45 MM (1.75 IN), (CUT TO LENGTH), SUPPLY (SUB FOR R222400)
