Transmission Top Shaft, Collar Shift Transmission

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34M7095	1	Spring Pin	4 X 14 mm
2	R120611	2	Snap Ring	-
3	R120618	3	Compression Spring	-
4	R120623	1	Shaft	LGTH = 260 mm, SUB FOR R134979
5	R113817	2	Washer	-
6	R113818	2	Bushing	-
7	R113822	2	Snap Ring	-
8	R113821	2	Snap Ring	-
9	R266132	6	Plate	-
11	RE266130	8	Disk	-
12	RE45907	1	Bearing	-
13	RE61645	1	Ball Bearing	-
14	SU24118	2	Thrust Washer	-
15	SU54649	1	Helical Gear	Z = 29 / 34, First Drive
16	SU54651	1	Helical Gear	Z = 33 / 40, Second Drive
17	SU25851	1	Helical Gear	Z = 33 / 34, Reverse Drive
18	SU28049	1	Helical Gear	Z = 34 / 50, Third Drive
19	SU288283	1	Gear	Z = 27 / 36
20	SU288284	1	Gear	Z = 36
21	SU288288	2	Shift Collar Carrier	-
22	SU288290	2	Cylinder	-
23	SU288295	3	Detent	-
24	SU288299	3	Insert	-
25	L150336	2	Synchronizer	USE WITH RE260847
26	SJ39473	2	Ring	USE WITH SJ40897
27	SU20905	3	Spring	-
28	SU20906	3	Ball	-
29	SU20893	3	Poppet	-
10A	RE260847	1	Synchronizer	ORDER SJ40897 AND (2) SJ39473
10B	SJ40897	1	Synchronizer	-

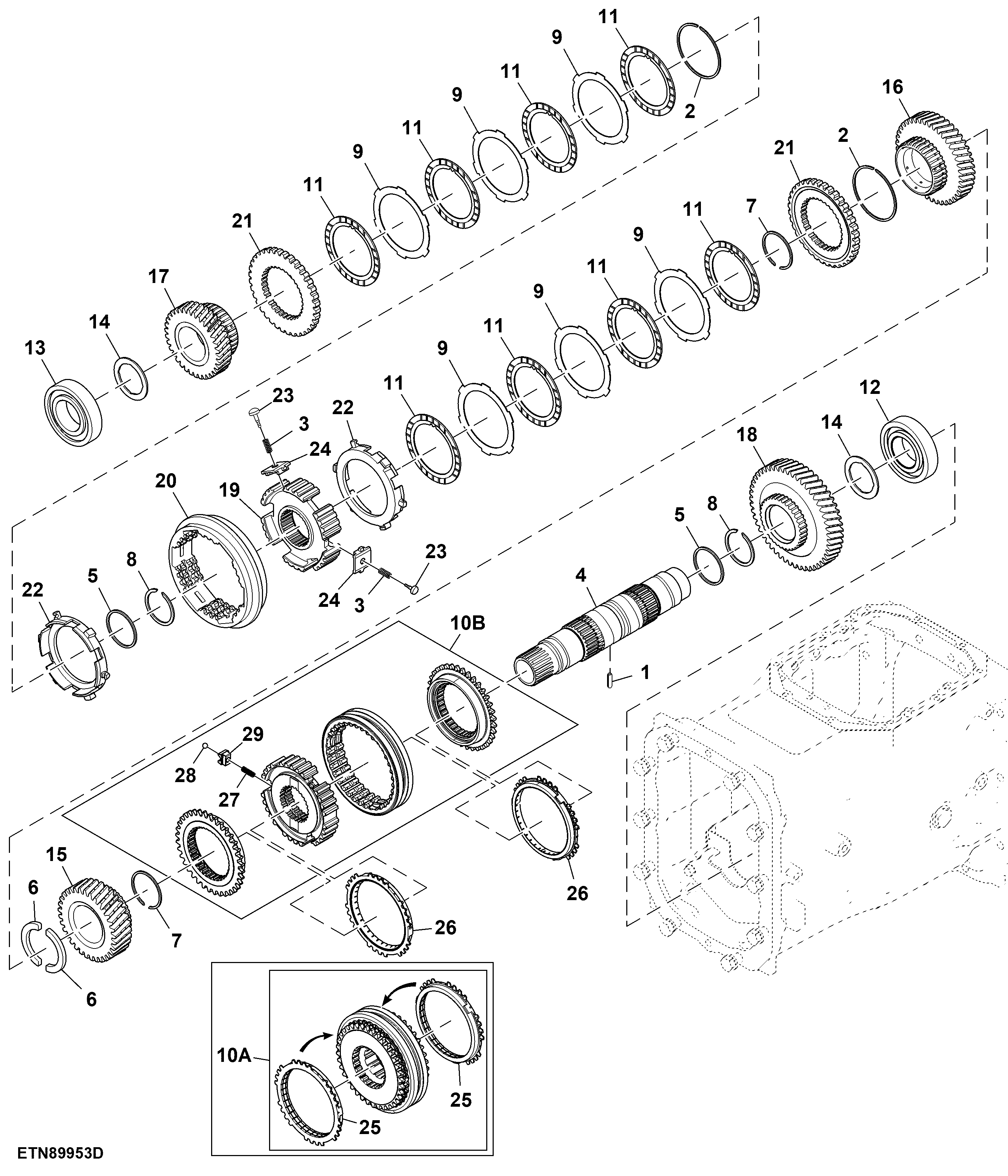

Transmission Top Shaft, Collar Shift Transmission
