Открытый узел

Single SCV, Attachment

Single SCV, Attachment

Single SCV, Attachment

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

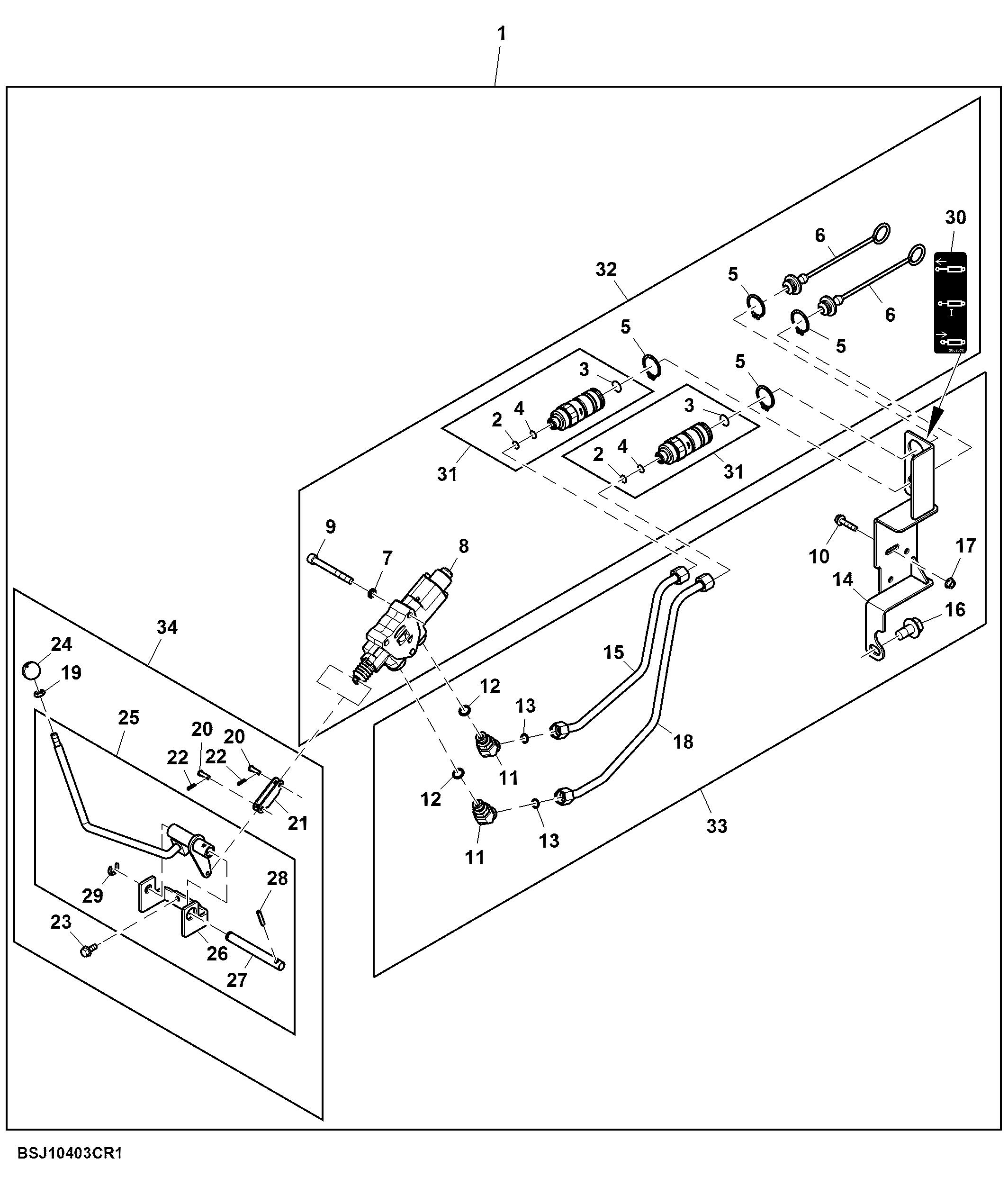

Single SCV, Attachment

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BSJ10403	1	Selective Control Valve	-
2	SU50069	2	O-Ring	-
3	SU50070	2	O-Ring	-
4	SU50071	2	O-Ring	-
5	R120797	4	Snap Ring	-
6	W42420	2	Plug	-
7	SU290627	3	Spring Washer	-
8	SJ33026	1	Control Valve	SCV
9	SU54210	3	Screw	-
10	19M7897	1	Screw	M8 X 35
11	38H5071	2	Elbow Fitting	-
12	51M7043	2	O-Ring	15.300 X 2.200 mm
13	T77857	2	O-Ring	-
14	SJ30401	1	Bracket	Coupler Mounting
15	SJ30399	1	Oil Line	Return
16	19M7792	1	Screw	M16 X 30
17	14M7298	1	Flange Nut	M8
18	SJ30400	1	Oil Line	Supply
19	14M7152	1	Nut	M10
20	R128357	2	Pin Fastener	-
21	R263521	1	Clevis	-
22	R274684	2	Pin	-
23	19M7866	2	Screw	M8 X 20
24	SU289560	1	Knob	-
25	SJ25800	1	Bracket	SCV
26	SU22328	1	Bracket	SCV Mounting
27	SU22329	1	Pin Fastener	-
28	34M7216	1	Spring Pin	6 X 35 mm
29	40M7039	1	Snap Ring	-
30	SU53506	1	Label	SCV 1
31	SJ30426	2	Hyd. Quick-Connect Coupler	-
32	SJ31839	1	Selective Control Valve	SCV 1
33	SJ32008	1	Oil Line	SCV 1 Kit
34	SJ32007	1	Lever	Rear SCV 1
