Открытый узел

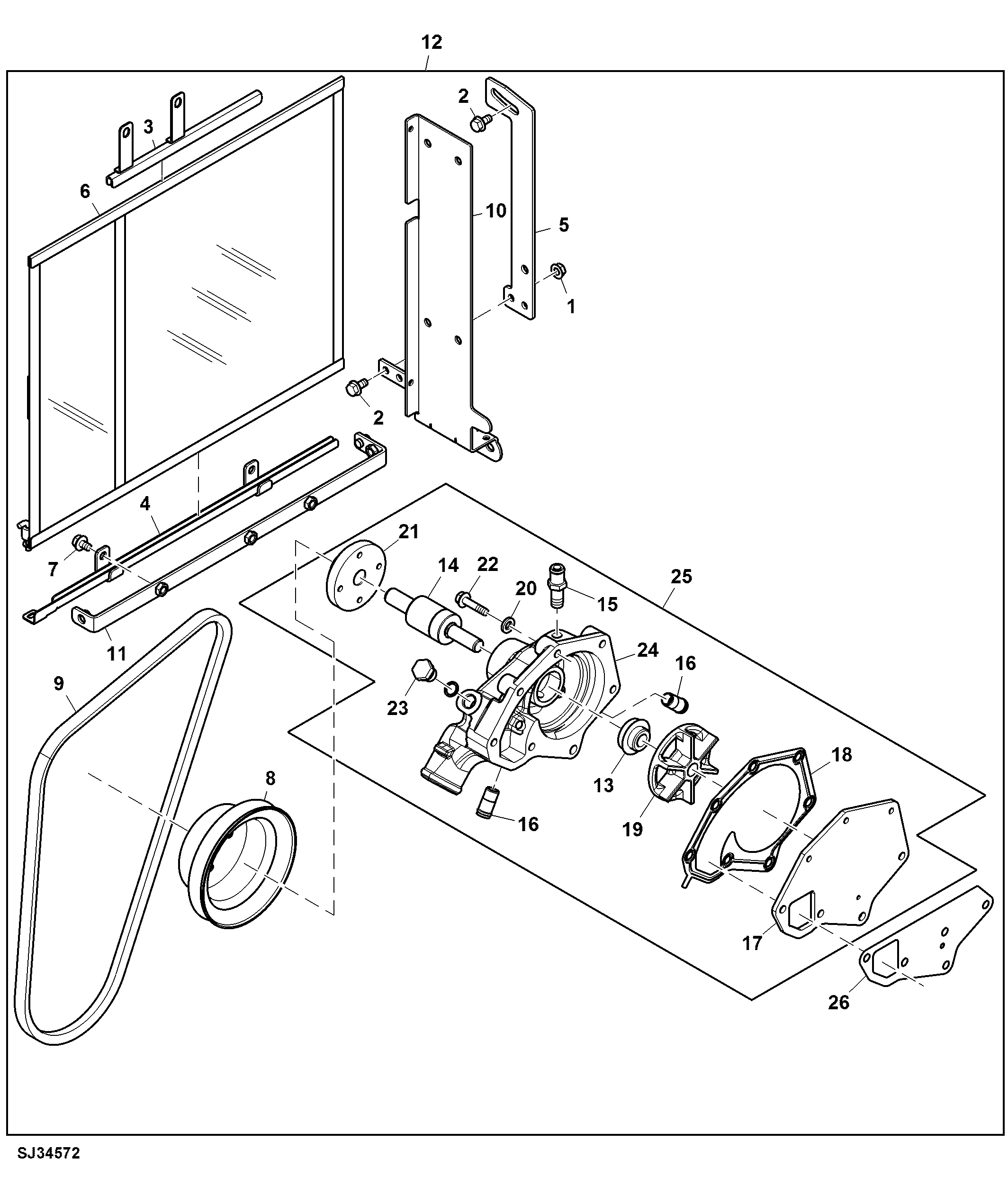

Radiator Screen W/ Water Pump, Attachment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	2	Flange Nut	M8
2	19M7865	3	Screw	M8 X 16
3	SJ34455	1	Guide	Top Guide
4	SJ34454	1	Guide	-
5	SU55093	1	Support	LH
6	SJ34456	1	Screen	-
7	19M7864	2	Screw	M8 X 12
8	SU25747	1	Pulley	OD = 150 mm
9	SU63793	1	V-Belt	LGTH = 1340 mm, SUB FOR R73784
10	SJ34457	1	Support	Radiator Assembly
11	SJ34453	1	Support	Bottom Guide
12	SJ34571	1	Screen Kit	-
13	AR97882	1	Seal	SUB FOR AR101549
14	JD9257	1	Ball Bearing	-
15	L30291	1	Union Fitting	-
16	R48993	2	Tube	-
17	R534144	1	Cover	Water Pump
18	R97455	1	Gasket	-
19	T30897	1	Impeller	-
20	24H1020	2	Washer	13/32" X 23/32" X 0.120"
21	R130586	1	Hub	-
22	19M7897	2	Screw	M8 X 35
23	RE46716	1	Fitting	-
24	R537110	1	Housing	-
25	RE547725	1	Water Pump	-
26	DZ104138	1	Gasket	-

Radiator Screen W/ Water Pump, Attachment

Нет текстового описания
