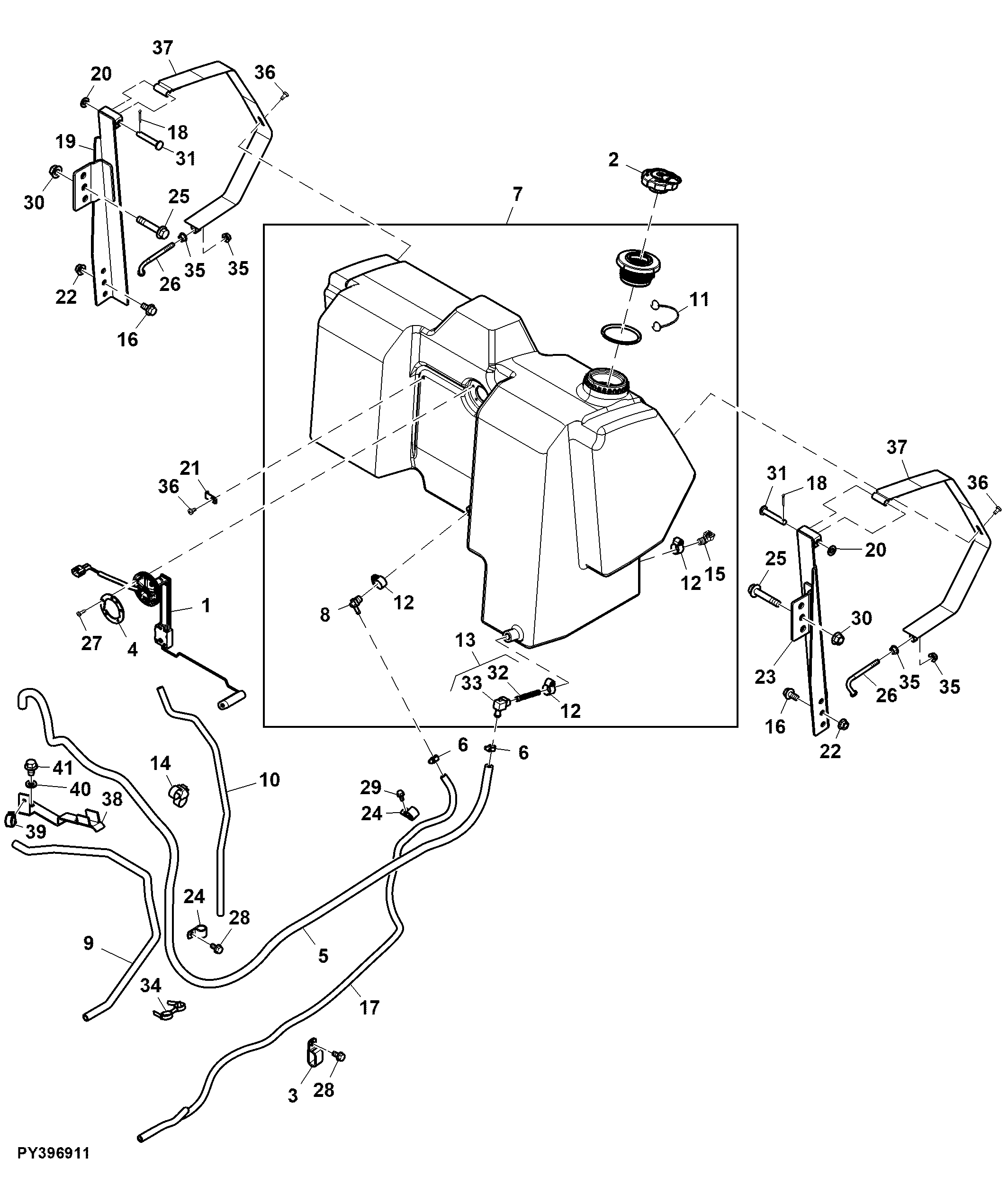

Fuel Tank, Wet Clutch

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ13364	1	Fuel Sender	-
2	RE260617	1	Filler Cap	-
3	SU38551	2	Clamp	-
4	R194034	1	Ring	-
5	SU52171	1	Hose	LGTH = 2225 mm, Tank to Water Separator
6	TY22462	6	Clamp	-
7	RE261528	1	Fuel Tank	-
8	R275565	1	Adapter	Return Line
9	SU55046	1	Hose	Fuel Supply
10	SU55341	1	Hose	LGTH = 598 mm, Fuel Hose
10	SU41322	1	Hose	LGTH = 585 mm, Fuel Hose
11	RE238314	1	Chain Link	-
12	AR21837	3	Clamp	-
13	SJ10011	1	Valve	Fuel Supply With Internal Strainer
14	R213663	1	Clamp	-
15	RE239889	1	Drain Valve	-
16	19M7784	2	Screw	M10 X 20
17	SU52172	1	Hose	LGTH = 1630 mm, Return Line
18	11M7059	2	Cotter Pin	3.200 X 20 mm
19	RE225027	1	Bracket	RH
20	24M7040	2	Washer	11 X 20 X 2 mm
21	R212930	1	Clip	-
22	14M7296	2	Flange Nut	M10
23	RE225030	1	Bracket	LH
24	AH77724	2	Clip	-
25	19M7816	2	Screw	M12 X 65
26	R140755	2	Bolt	-
27	21M6070	5	Screw	M5 X 16
28	19M7865	3	Screw	M8 X 16
29	19M7775	1	Screw	M6 X 16
30	14M7299	2	Flange Nut	M12
31	R200732	2	Pin Fastener	-
32	SJ10012	1	Strainer	-
33	R228406	1	Valve	-
34	SU36146	5	Clamp	-
35	14M7298	4	Flange Nut	M8
36	21M7285	3	Screw	M6 X 12
37	RE40699	2	Strap	-
38	24H1020	1	Washer	13/32" X 23/32" X 0.120"
39	19M7783	1	Screw	M10 X 16
40	L111127	1	Clip	-
41	SJ38451	1	Bracket	Fuel Hose Clamping Bracket
