Открытый узел

Fuel Tank, 55 HP Model

Fuel Tank, 55 HP Model

Fuel Tank, 55 HP Model

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

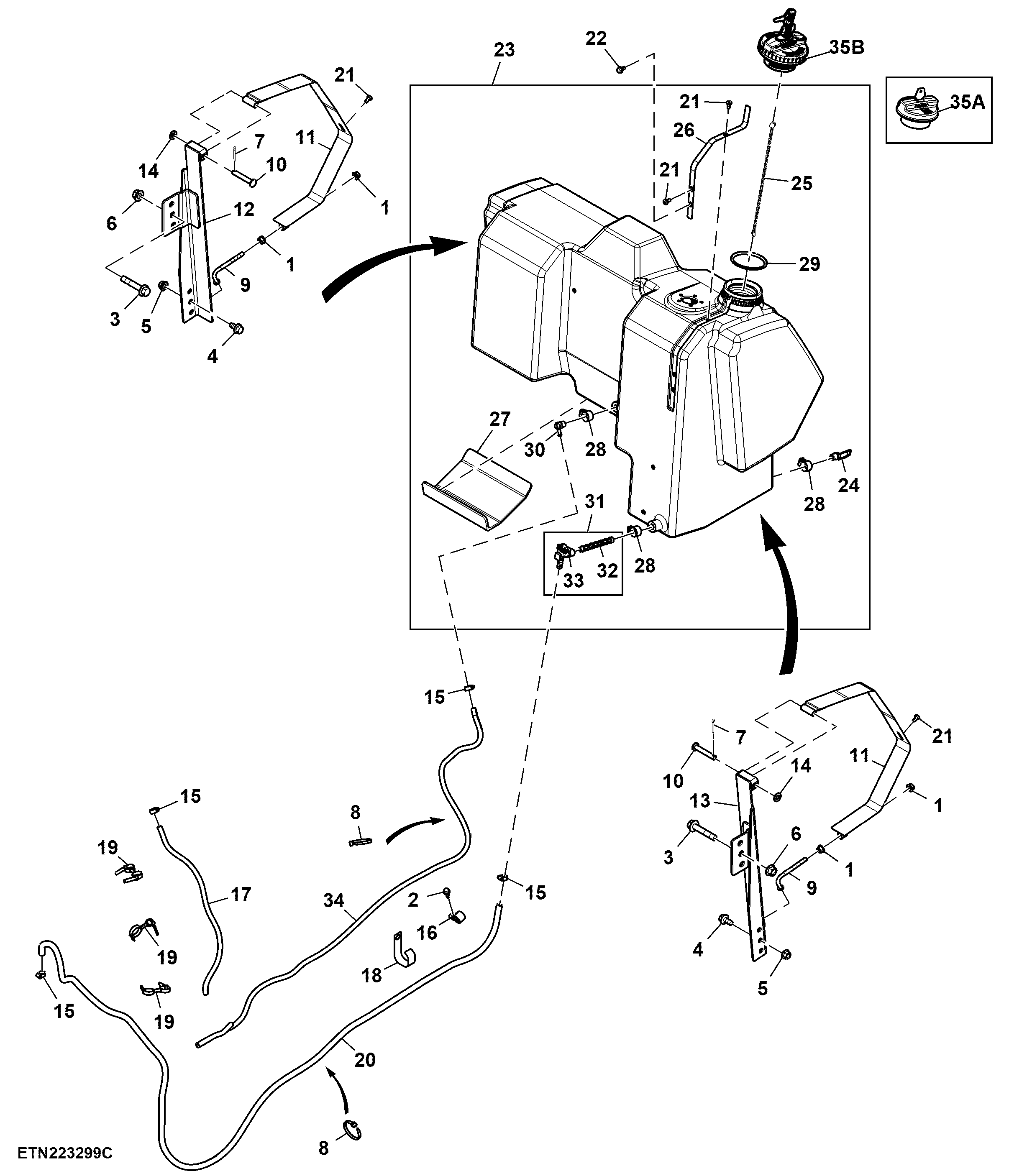

Fuel Tank, 55 HP Model

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	4	Flange Nut	M8
2	19M7775	1	Screw	M6 X 16
3	19M7815	2	Screw	M12 X 60
4	19M7784	2	Screw	M10 X 20
5	14M7296	2	Flange Nut	M10
6	14M7299	2	Flange Nut	M12
7	11M7059	2	Cotter Pin	3.200 X 20 mm
8	R139946	2	Tie Band	-
9	R140755	2	Bolt	-
10	R200732	2	Pin Fastener	-
11	RE40699	2	Strap	-
12	RE225027	1	Bracket	RH
13	RE225030	1	Bracket	LH
14	24M7040	2	Washer	11 X 20 X 2 mm
15	TY22462	4	Clamp	-
16	AH77724	1	Clip	-
17	SU41322	1	Hose	LGTH = 585 mm, Engine Return to Fuel Cooler Inlet
18	RE272588	3	Clamp	-
19	SU36146	3	Clamp	-
20	R281155	1	Hose	LGTH = 2450 mm, Tank to Water Separator
21	21M7285	4	Screw	M6 X 12
22	19M7774	1	Screw	M6 X 12
23	SJ35450	1	Fuel Tank	-
24	SU36007	1	Drain Valve	-
25	SJ20143	1	Link Chain	Links = 24
26	SU36743	1	Strap	-
27	SU45991	1	Barrier	-
28	AR21837	3	Clamp	-
29	L112337	1	Sealing Washer	-
30	SU36006	1	Adapter	-
31	SJ36202	1	Valve	Fuel Supply W/ Strainer
32	SJ10012	1	Strainer	-
33	R228406	1	Valve	-
34	SU41323	1	Hose	LGTH = 1805 mm, Fuel Cooler to Tank
35A	AL213203	1	Filler Cap	ORDER SJ42580
35B	SJ42580	1	Filler Cap	-
